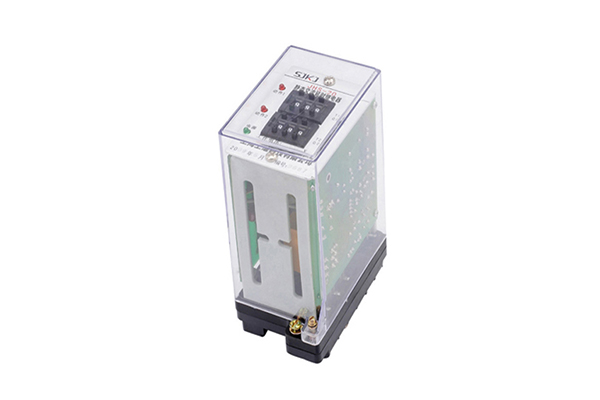

一、JHS(JSJ)-20延时继电器工作原理

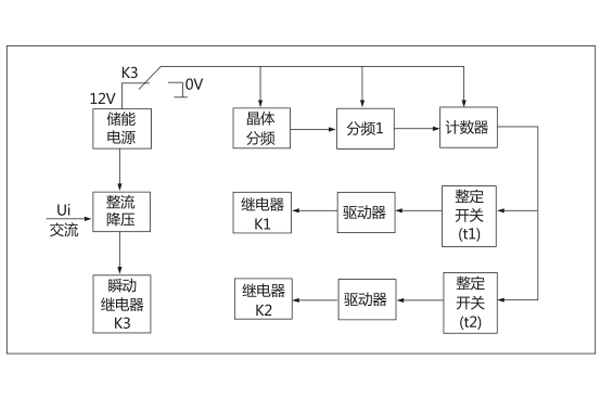

继电器的原理框图如图1所示。由图可见,继电器有晶体振荡器、分频器、整定开关、驱动电路和电源回路等组成。当继电器施加额定电压时,继电器内部瞬动继电器和两个延时继电器瞬时动作,触点切换,并使电源回路与计时回路处于失电状态,以提高继电器抗干流性能。当输入电压大大降低或完全消失时,瞬动继电器瞬时返回(两个延时执行继电器仍处于动作状态) ,触点也瞬时返回,使储能电源接通计时回路,晶体振荡产生时钟脉冲,经分频后得到10ms计时脉冲,计数器对计时脉冲计数,当所计脉冲数与整定开关值符合时,驱动执行继电器返回,完成断电后延时返回的功能。

二、JHS(JSJ)-20延时继电器接线图

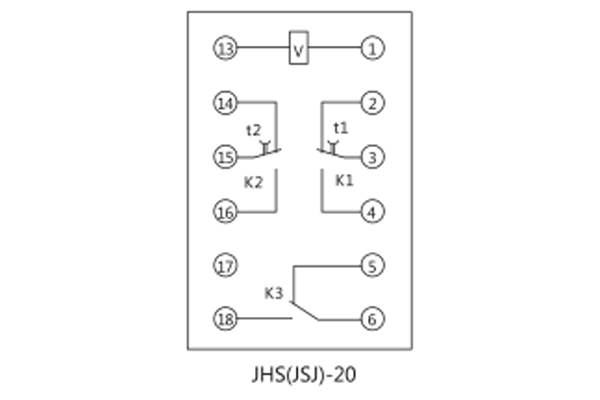

继电器的接线端子图如图3所示,图中触点为继电器失电后的状态,当加上额定交流电压时,瞬动触点K3、延时时间为t1的触点K1和延时时间为t2的触点K2同时动作,此时触点状态与图3所示相反。当所加电压突然断电(失压)时,瞬动触点K3立即返回,延时触点K1在断电后延时t1才返回,同样延时触点K2在断电后延时t2才返回,返回后触点状态如图3所示。

三、JHS(JSJ)-20延时继电器技术参数

1.额定电压:交流380、220、110、100V。

2.额定频率: 50HZ或60HZ。

3.保证继电器触点可靠通电动作所需电压不大于80%额定电压。(充电1秒以上)

4.保证继电器可靠断电返回的电压不小于10%额定电压。  (断电灯灭)

5.在额定电压下继电器断电延时返回的延时误差, 在整定范围内不超过0.1%整定值+10ms。

6.在额定电压下继电器断电延时的变差不超过0.1%额定值+10ms。变差.是指旨继电器在同一时间整定点上测量五次,实测时间的**值与最小值之差。

7.二付延时返回的触点可各自独立整定,时间整定范围均为0.02-9.99s,而延时整定值可以不同或相同。

8在额定电压下继电器消耗的功率不大于4VA。

9.继电器允许长期承受110%额定电压。

10.继电器在电压不大于250V、电流;不大于1A(时间常数T=5±0.75ms直流有感电路中) ,触点断开容量为30W ,在电压不大于250V,电流不大于1A,功率因素COS(p = 0.4±0.1的交流电路中.触点断开容量为150VA。

11.继电器各电路与外露的非带电金属部分之间应能乘受有效值2kV,输入电路和触点之间应能承受1kV, 50HZ交流电压 ,历时1min实验,应形能击穿或闪络现象。

12.继电器能在-10 °C- 40 °C温度范围内可靠工作。

13.继电器机械寿命105次.寿命104次。
