一、JCH-1静态重合闸继电器技术参数及接线图

1、合闸电流:0.25A~2.5A范围内通用,80%的最小合闸电流(0.2A)时合闸回路应能自保持。合闸回路允许2倍额定电流接通

10分钟。

2、启动延时范围:0.1~9.9s,级差0.1s。

3、延时精度:0.1~9.9s时,误差≤±(0.1%+15ms)。

4、再次重合闸的充电时间:15~25s(80%-110%额定电压内),如应用于弹黃储能操作机构断路器,可提供25~35s的产品,订货时需注明。

5、合闸脉冲宽度:100~120ms。

6、功率消耗:

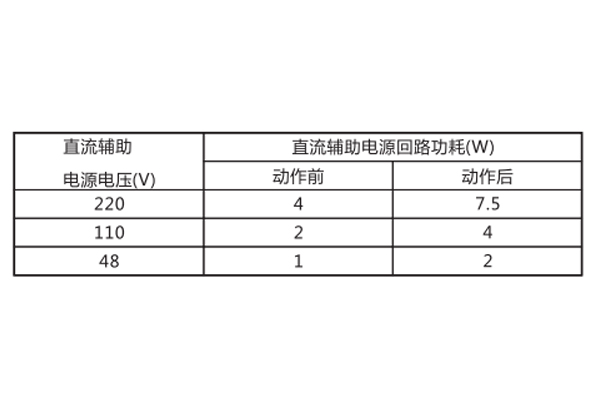

a、工作电源回路见下表

b、启动回路:合闸电流为2.5A时,不大于3W。

二、JCH-1静态重合闸继电器结构及工作原理

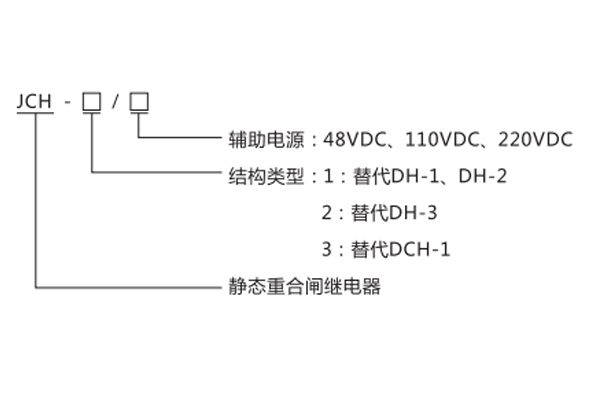

1、型号命名的含义

2、工作原理

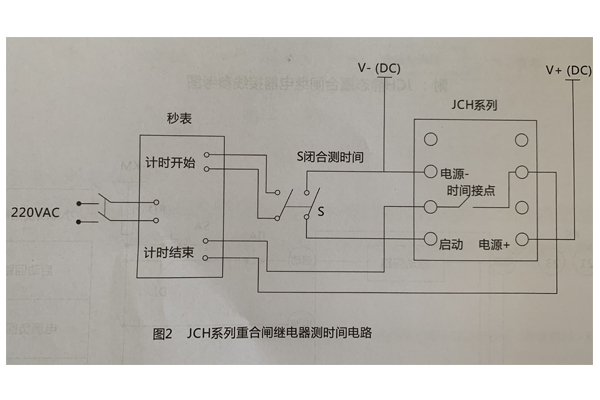

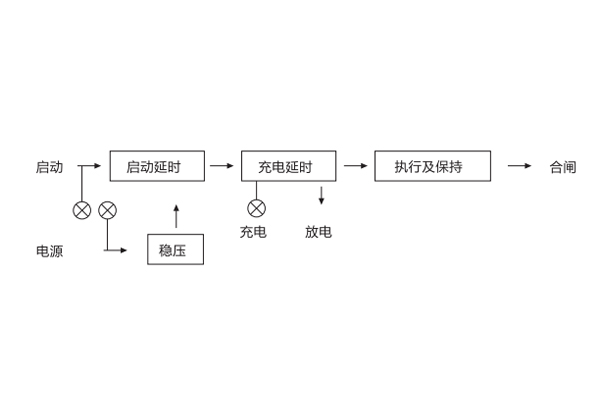

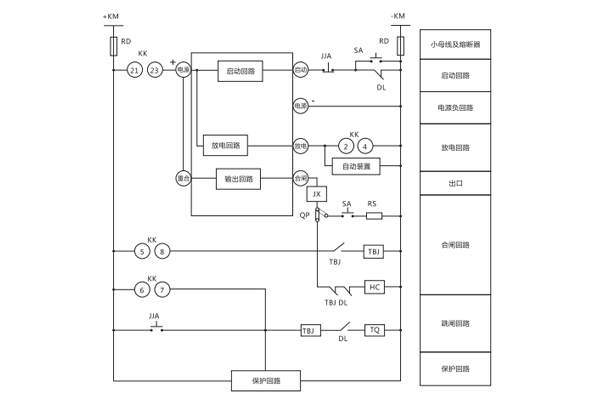

继电器由稳压、延时、计数、执行及保持部分组成(见图1)。装有三只发光二极管,监视电源、充电和启动是否完好,正常时二只发光二极管亮,启动发光二极管不亮。当加入电源或自动重合闸后经15-25s充电延时部分充好电,准备好工作。一旦断路器故障跳闸,启动回路有信号输入,经整定延时后,有信号输出,因充电延时部分已充好电,所以执行部分工作,即发出合闸脉冲并自保持,直到断路器合闸后,合闸回路的断路器辅助触点断开,解除自保持。在此过程中,延时部分复位清零。如为瞬时性故障,经15-25s后充电延时部分再次充好电,准备好下一次动作,如为永久性故障,自动重合闸后,保护装置将断路器再次跳闸,启动回路又有信号输入,但由于充电延时部分还未充好电,执行及保持部分不工作,只要启动信号存在,充电延时部分就一直处于放电状态,充不上电,保证可靠不重合第二次。如要闭锁合闸,例如手动分闸或低周减载动作,接通放电回路,这时充电延时回路和启动延时回路被闭锁,就能可靠闭锁重合闸不工作。

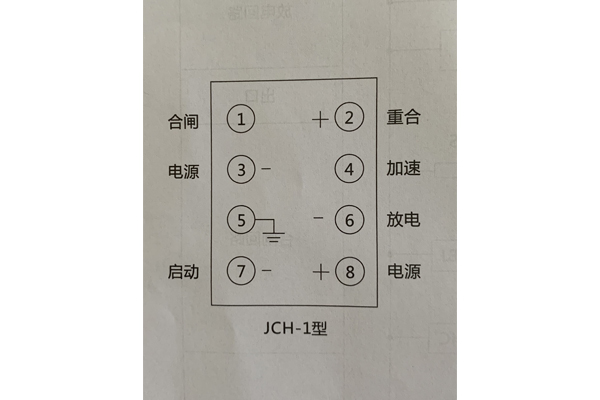

3、本继电器外引脚功能（图三）

三、JCH-1静态重合闸继电器技术参数

1、合闸电流:0.25A~2.5A范围内通用,80%的最小合闸电流(0.2A)时合闸回路应能自保持。合闸回路允许2倍额定电流接通

10分钟。

2、启动延时范围:0.1~9.9s,级差0.1s。

3、延时精度:0.1~9.9s时,误差≤±(0.1%+15ms)。

4、再次重合闸的充电时间:15~25s(80%-110%额定电压内),如应用于弹黃储能操作机构断路器,可提供25~35s的产品,订货时需注明。

5、合闸脉冲宽度:100~120ms。

6、功率消耗:

a、工作电源回路见下表

b、启动回路:合闸电流为2.5A时,不大于3W。
