ZJJ-1B直流绝缘监视继电器-上海上继科技有限公司

一、ZJJ-1B直流绝缘监视继电器技术要求

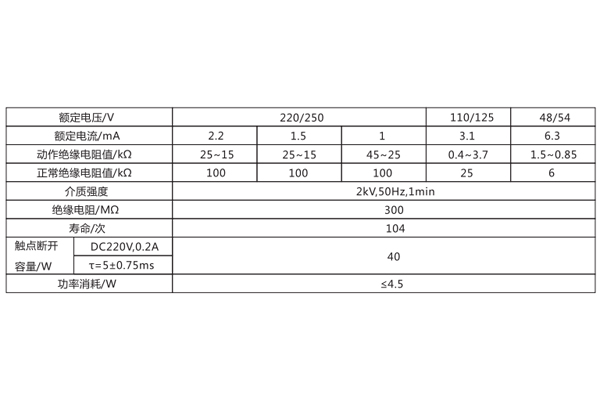

1、技术数据见表

A、返回系数不小于0.8;

b、触点断开容量为DC250V/1A/100W;

c、触点**接通电流为5A;

d、功率消耗不大于3W。

二、ZJJ-1B直流绝缘监视继电器工作原理

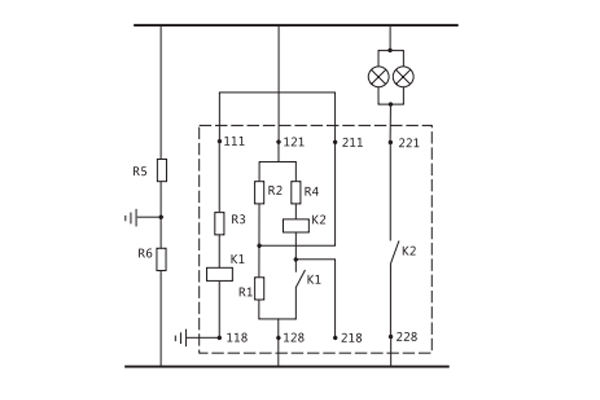

R1,R2(R1=R2)绝为桥臂平衡电阻,R5,R6系直流母线对地绝缘电阻,灵敏元件K1跨接在地和平衡电阻之间。正常时,电桥平衡,灵敏元件绕组无电流通过。在一侧绝线电阻下降时,便有一不平衡电流通过灵敏元件绕组,当不平衡电流达到一定值时动作,再由K1触点接通K2绕组,随即继电器发出报警信号。

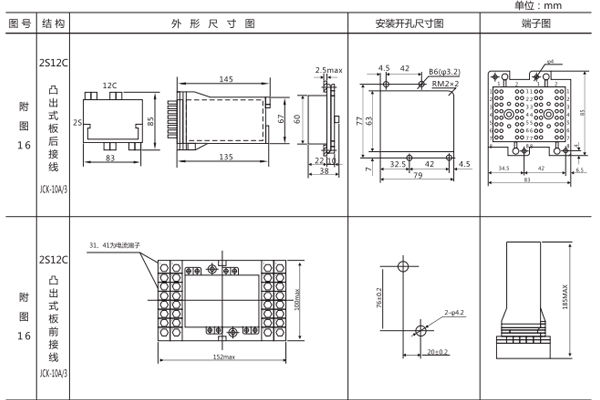

三、ZJJ-1B直流绝缘监视继电器安装尺寸
