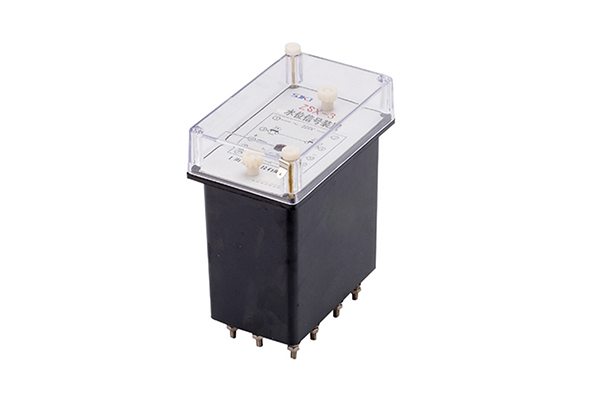

ZSX-3水位信号继电器-上海上继科技有限公司

一、ZSX-3水位信号继电器工作原理

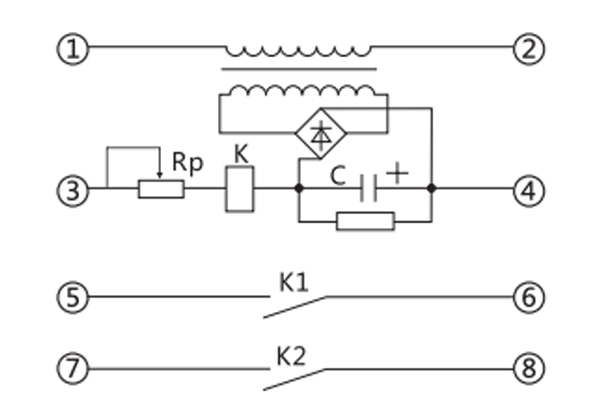

继电器由变压器、整流桥、小型密封电磁继电器、电容器、电位器等组成。原理接线图见图1。

继电器端子①、②接交流220V、50Hz电源,当水位上升到使③、④(接水位电极)形成通路时电磁继电器K动作,动合触点闭合,继电器发出信号。

二、ZSX-3水位信号继电器用途

ZSX-3水位信号继电器用于水轮合发电机组自动化系统中,作为反应水位变化的信号元件。

三、ZSX-3水位信号继电器技术条件

1、额定电压:继电器的额定电压为交流220V、50Hz。

2、动作值:继电器的动作电压不超过85%额定电压。

3、动作时间:在额定电压下,继电器动作时间不大于50ms。

4、功率消耗:在额定电压下,功率消耗不大于3VA。

5、线圈温升:当周围环境为40°C时,继电器线圈应能长期承受1.1倍额定电压,其温升不超过60°C。

6、触点断开容量:在直流有感(τ=5ms)回路,U≤250V,I≤0.4A为30W。

7、介质强度:继电器所有电路对外壳之间及非带电金属部分应能耐受2㎸(有效值),50Hz的交流试验电压,历时1min,而无绝缘击穿或闪络现象。

8、寿命:机械寿命为104次;电寿命为103次。
