DZ-700/6300中间继电器主要用途及接线图-上海上继科技有限公司

一、DZ-700/6300中间继电器主要用途

DZ-700/6300中间继电器做为一种辅助继电器，用于直接操作的各种保护和自动控制装置中，以增加触点的数量及容量。

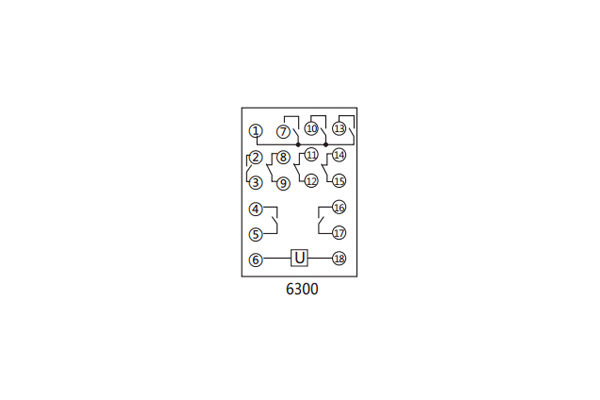

二、DZ-700/6300中间继电器内部接线图及外引接线图（背视）

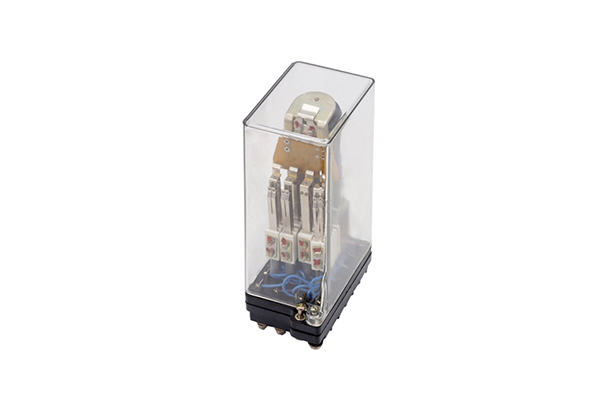

三、DZ-700/6300中间继电器结构特点

该继电器是在DM-1型电码继电器的基础上增加底座和外壳而成。壳体结构采用JK-1（凸出式后接线）、JKF-1Q（凸出式接线）、JK-6/1（嵌入 式后接线）标准组件，订货需指明。

四、DZ-700/6300中间继电器主要技术参数

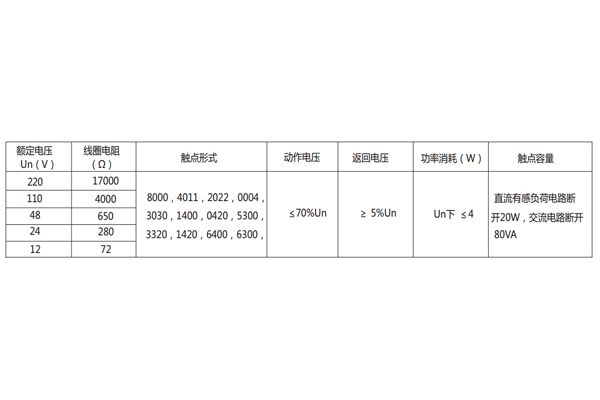

DZ-700/6300中间继电器主要技术参数见表

注：触点形式由4位数字组成，左起第一位表示动合触点数量；第二位表示动断触点数量；第三位表示转换触点数量；第四位表示过渡转换触点数量。

五、DZ-700/0004中间继电器的介质强度

对下部位应能承受规定的交流电压试验1分钟而无绝缘击穿或闪络现象。

①所有导电端子与外露非带电金属或外壳之间2000V/50Hz；

②动、静触点之间1000V/50Hz；

③常开触点（继电器上的NO）与常闭触点（继电器上的NC）之间1000V/50Hz；

④触点与电压回路之间1000V/50Hz。
