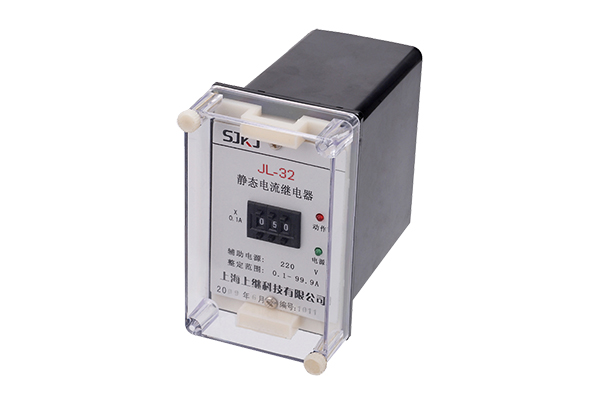

JL-32继电器-上海上继科技有限公司

一、JL-32继电器工作原理

JL-32继电器原理框图见图1。

2、本继电器为静态型继电器,采用进口集成电路构成。被测量的交流电流I~经隔高变流器后,在其次级得到与被测、电流成正比的电压Ui。经定值整定后进行整流,整流后的脉冲电压经滤波器滤波,得到与Ui成正比的直流电压Uo。在电平检i测中Uo与直流参考电压Ue进行比较,若直流电压Uo低了参考电压,电平检测器输出正信号,驱动出口继电器,继电器处前作状态,反之,若直流电压uo高于参考电压Ue,电平检1测器输出负信号,本继电器处于不动作状态。

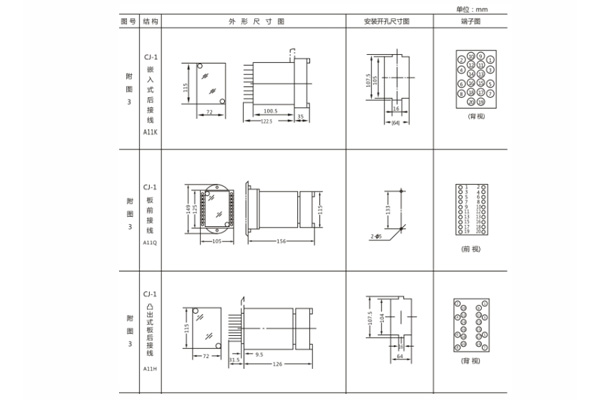

二、JL-32继电器外形及开孔尺寸

JL-30采用CJ-1売体,附图3。

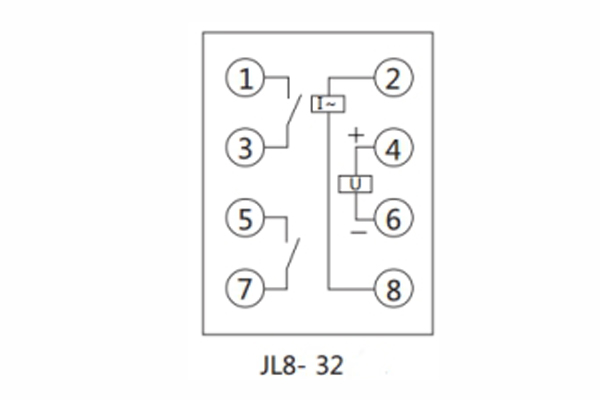

三、JL-32继电器内部接线及外引接线图(正视图)
