一、JL-B-13继电器主要性能

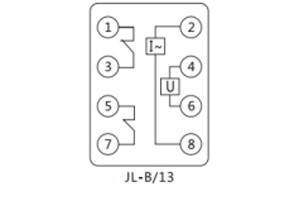

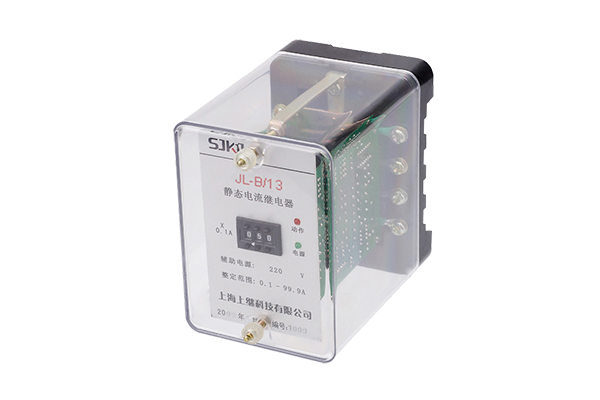

JL-B/13继电器作为继电保护元件，主要用于发电机、变压器、输变电、线路中，作为电力系统交流回路过负荷或短路的启动元件，给出报警信号或切除故障。本系列继电器采用CMOS集成电路进行运算和比较，具有精度高，整定范围宽，动作速度快，返回系数高，功耗低的特点，提供辅助电源后，完全可替代电磁式电流继电器。还增加SJ-4新型壳体，35mm标准导轨安装，外形紧凑，安装方便等优点。

二、JL-B-13继电器工作原理

电磁式继电器一般由铁芯、线圈、衔铁、触点簧片等组成的。只要在线圈两端加上一定的电压，线圈中就会流过一定的电流，从而产生电磁效应，衔铁就会在电磁力吸引的作用下克服返回弹簧的拉力吸向铁芯，从而带动衔铁的动触点与静触点（常开触点）吸合。当线圈断电后，电磁的吸力也随之消失，衔铁就会在弹簧的反作用力返回原来的位置，使动触点与原来的静触点（常闭触点）吸合。这样吸合、释放，从而达到了在电路中的导通、切断的目的。对于继电器的“常开、常闭”触点，可以这样来区分：继电器线圈未通电时处于断开状态的静触点，称为“常开触点”；处于接通状态的静触点称为“常闭触点”。

三、JL-B-13继电器技术条件

1.整定范围0.02~9.99A，级差为0.001A2-99.9A,级差0.1A

其它值可按用户要求定制

2.动作时间1.2倍整定电流，动作时间不大于25mS。

2倍整定电流，动作时间不大于20mS。

3.返回系数过电流继电器：0.9~0.97；欠电流继电器：1.05~1.15。

4.整定误差小于2%。

5.功耗继电器动作，功耗小于5W，继电器不动作，功耗小于4W。

6.触点容量在电压不大于250V时，触点连续接通电流为5A；

在电压不大于250V时，电路时间常数L/R为5mS的直流电路中，可断开30W。

在电压不大于250V时，功率因数COSΦ为0.4的交流电路中，可分断200VA。

7.触点寿命电寿命：105次，机械寿命：106次。

8.绝缘电阻继电器各导电端子连在一起，对外露非带电金属部分或外壳之间，用开路电压为500V的兆欧表测量其绝缘电阻不小于300MΩ。

9.介质强度继电器各带电端子连在一起，对外露飞带电端子或外壳之间能承受有效值为2000V，50Hz的交流电压，历时1分钟而不击穿，不出现闪络现象。

10.抗干扰性能继电器的抗干扰负荷DL478-92《静态继电保护及安全自动装置通用技术条件》。
