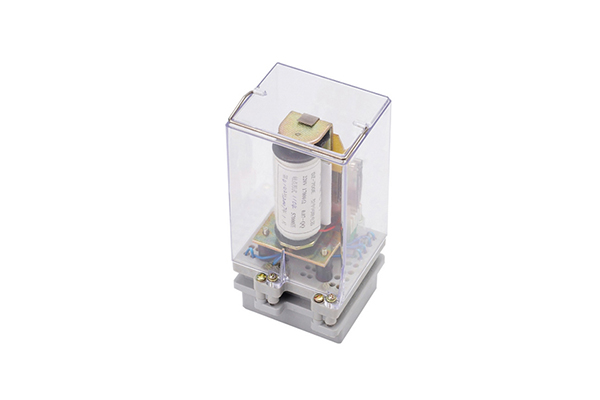

DZ-700E/2610中间继电器产品图片及工作原理-上海上继科技有限公司

一、DZ-700E/2610中间继电器的工作原理

DZ-700E/2203中间继电器主要用于直流操作的各种继电器保护和自动控制装置中，用来扩大被控电路数量。

二、DZ-700E/2610中间继电器的结构

DZ-700E/2610中间继电器基本壳体采用JCK-10系列壳体组件中的JCK-11/3壳体。安装接线有凸出式前接线及后接线。电磁式结构，延时返回。

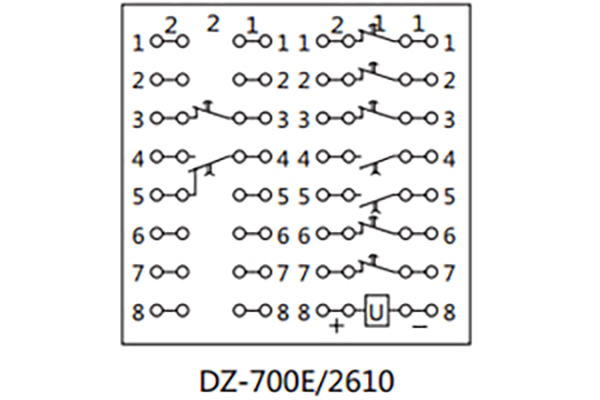

三、DZ-700E/2610中间继电器的接线图

四、DZ-700E/2610中间继电器的参数

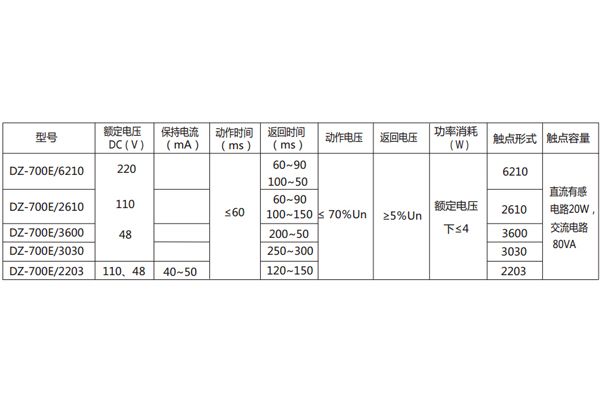

DZ-700E型中间继电器主要技术数据见表

注：触点形式用4位数字代码表征。例如，6210表示6动合，2动断，1转换，无过渡转换。

五、DZ-700E/2610中间继电器外形及开孔尺寸
