DZ-700E/3030中间继电器主要用途及接线图-上海上继科技有限公司

一、DZ-700E/3030中间继电器主要用途

DZ-700E/3030D中间继电器主要用于直流操作的各种继电器保护和自动控制装置中，用来扩大被控电路数量。

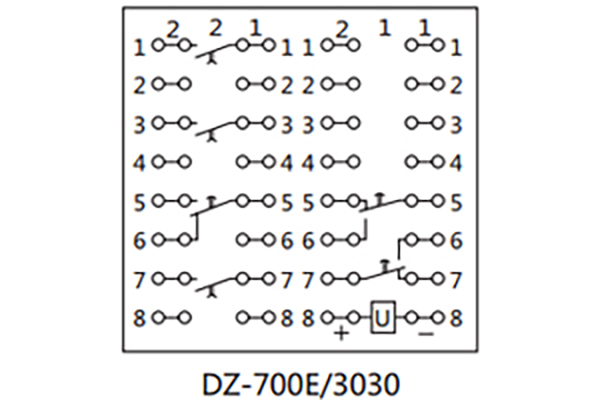

二、DZ-700E/3030中间继电器内部接线图及外引接线图（背视）

三、DZ-700E/3030中间继电器结构特点

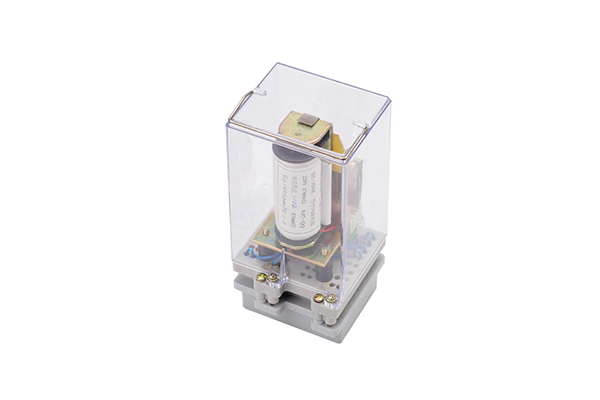

DZ-700E/3030中间继电器基本壳体采用JCK-10系列壳体组件中的JCK-11/3壳体。安装接线有凸出式前接线及后接线。电磁式结构，延时返回。

四、DZ-700E/3030中间继电器主要技术参数

DZ-700E/3030中间继电器主要技术参数见表

注：触点形式用4位数字代码表征。例如，6210表示6动合，2动断，1转换，无过渡转换。

五、DZ-700E/3030中间继电器的介质强度

对下部位应能承受规定的交流电压试验1分钟而无绝缘击穿或闪络现象。

①所有导电端子与外露非带电金属或外壳之间2000V/50Hz；

②动、静触点之间1000V/50Hz；

③常开触点（继电器上的NO）与常闭触点（继电器上的NC）之间1000V/50Hz；

④触点与电压回路之间1000V/50Hz。
