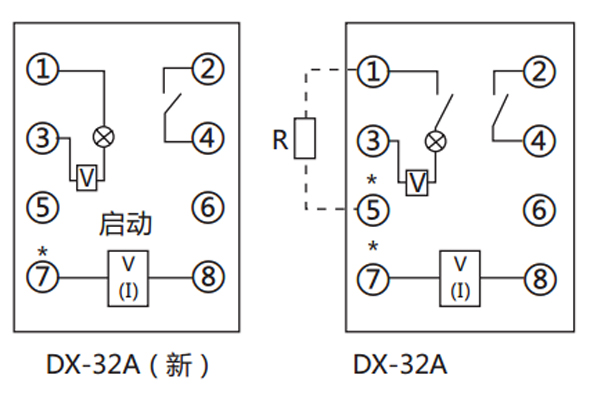

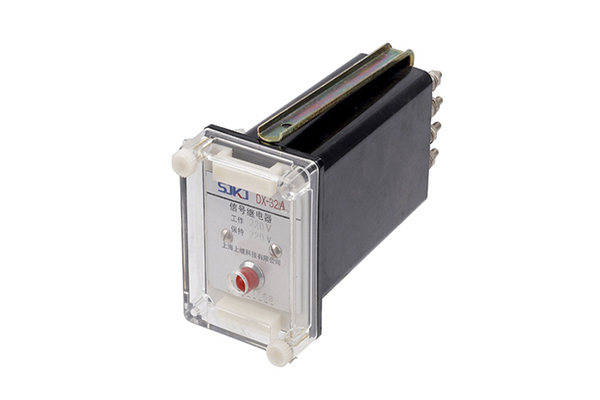

一、DX-32A继电器接线图

二、DX-32A继电器结构和原理

本继电器为拍合型电磁式信号继电器，在一个导磁体上有吸引线圈（电流或电压）在导磁体上装一个活动的动板，动板上的绝缘板顶动两组动合触点。

DX-31B型在动板上并装有限制片，是触点机械闭锁的擒纵机械，在铭牌上装有信号指示器。DX-32A型多一个保持线圈作为电压闭锁机械在铭牌上装有信号灯。

DX-32B型多一组动合触点，保持线圈与信号灯是并联的，在信号灯烧毁时保持线圈仍可正常工作。

DX-31B型信号继电器的吸引线圈通电时产生电磁吸力，将动板吸合。此时触点处于工作状态（动合触点闭合）同时限制片将信号牌纵放而显示动作，当吸引线圈断时，由于限制片的作用，触点与指示器仍处于工作状态。当按动指示器后，动板回到起始位置，限制 片将指示器擒住，触点回到原位。

DX-32A，DX-32B型信号继电器的吸引线圈通电时，产生电磁吸力，将动板吸合，此时触点处于工作状态，其中一组触点将保持 线圈通电，指示灯亮，显示动作，当吸引线圈断电时，继电器受保持线圈的电磁吸力，仍保持在工作状态，当保持线圈断电时，继电器 则返回到起始位置。继电器有嵌入和突出两种安装方式，请在订货时注明。

三、DX-32A继电器技术参数

1、额定值

继电器工作绕组额定值为220、110、48、24、12V或0.01、0.015、0.02、0.025、0.04、0.05、0.075、0.08、0.1、0.15、 0.2、0.25、0.5、0.75、1、2、4A。 DX-32A/B保持回路额定值为220、110、48V。

2、动作值

动作电压不大于70%额定电压；动作电流不大于90%额定电流。

3、保持值：不大于80%额定保持电压。

4、返回值：不小于5%额定值。

5、功率消耗：电流绕组不大于0.3W，电压绕组不大于3W。

a.DX-32A电压保持回路220V不大于10W，110V不大于5W，48V不大于3W。

b.DX-32B电压保持回路220V不大于20W，110V不大于10W，48V不大于4W。

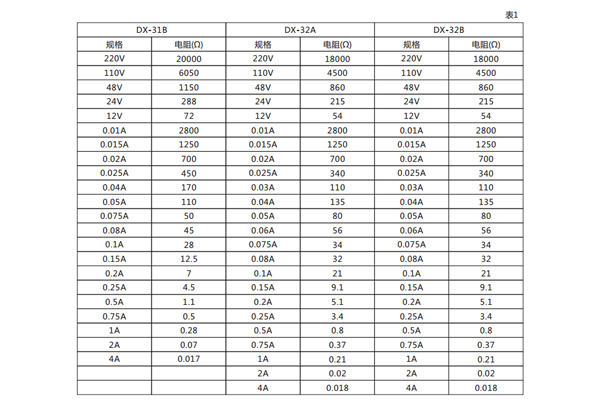

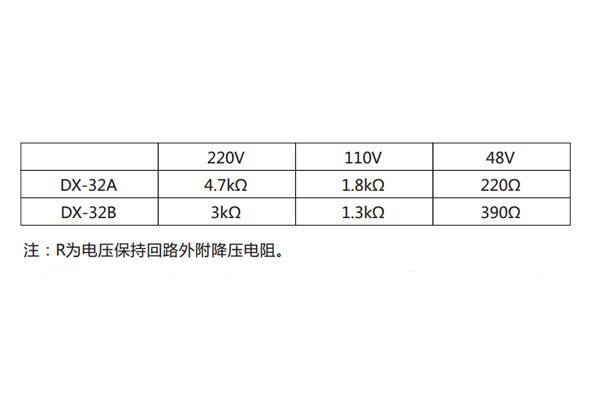

6、线圈电阻值见表1。

7、触点容量

A.在电压不超过250V（时间常数为5±0.75ms），电流不大于0.5A的直流电路中，能断开30W。

B.在电压不超过250V（cosφ=0.4±0.1），电流不大于1V的交流电路中，能断开100VA。

8、介质强度

继电器各导电电路连在一起对外露的非带金属部分及外壳之间，工作绕组对不接保持绕组的触点电路之间，应能承受2kV（有效值），50Hz的交流试验电压历时1min试验，而无绝缘击穿或闪络现象。

9、寿命：电寿命1000次，机械寿命5000次。

10、热稳定性：电压长期通以110%额定电压，电流绕组长期通以额定电流，周围环境温度为40℃时，绕组温升不大于65℃。

11、重量：0.40kg。
