JSL-21继电器-上海上继科技有限公司

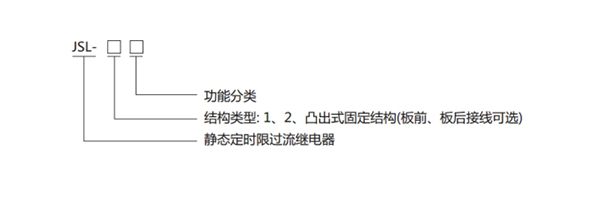

一、JSL-21继电器型号分类及含义

二、JSL-21继电器主要性能

1、额定值：50Hz交流5A，波形畸变不超过2%。

2、起动电流整定范围2.0~9.9A，级差为0.1A。

3、电流速动倍数整定范围：2~9.9倍，级差为0.1倍。

4、延时时间整定范围：0.05s~9.99s，级差0.01s。

5、速动动作时间：继电器任一整定点上，在1.2倍速动电流时的动作时间不大于50ms。

6、误差：在基准条件下，电流整定值误差不大于±3％；延时误差不大于±0.1%+50ms。

7、返回系数：不小于0.9。8、功率消耗：额定电流时功率消耗不大于6VA。

9、触点容量：

a、接通容量：在直流电压不超过250V时，产品主触点连续接通电流为10A；

b、断开容量：在电压不超过250V的感性负荷回路中(L/R=5ms)，产品分断容量为50W；

c：过载能力：继电器的触点能可靠地断开1.5倍规定容量的电流5次，且触点的性能仍符合技术标准的要求。

10、介质强度：继电器同一组触点断开时，能承受工频1kV电压，历时1min；无电气联系的各导电部分之间，能承受工频2kV电压，历时1min；所有导电部分对安装架之间，能承受工频2kV电压，历时1min试验；应无绝缘击穿或闪络现象。

11、绝缘电阻：在标准试验大气条件下，继电器各导电端子与外露的非带电金属部分或外壳之间，用开路电压为500V兆欧表测量其绝缘电阻应不小于20MΩ。

12、工作寿命：继电器在规定的负荷下为80000次，平均无故障率时间为8万小时。

三、JSL-21继电器安装和接线须知

对于无辅助电源的产品：

1、为确保继电器在使用中性能稳定及质量可靠，在使用之前一定要进行检查和测试。方法如下：

a、从包装盒中取出继电器。

b、检查继电器外观是否完好，壳内有无凝露，内部元件器有无损坏。

c、确定继电器无损坏后，方可进行各项测试及通电检查。

d、检查测试内容可根据实际情况而定,包括整定值、延时时间、绝缘、耐压等内容，检查方法应遵循说明书中有关技术指标的规定。

2、检查测试结束后，即按以下步骤进行安装。

a、首先应熟悉继电器的各接线端子，再检查安装尺寸是否匹配。

b、根据使用要求接好外部接线。

c、经检查确信接线无误后，方可对电路进行通电试验，以检查其功能是否正确。

3.为确保安装正确可靠，安装结束后应进行仔细检查。检查内容包括：继电器放置是否平稳；罩壳是否有破损；螺钉、螺母是否有松动；接线是否牢固等。检查确信正常后，方可投入使用。
