一、JGL-86-II继电器工作原理

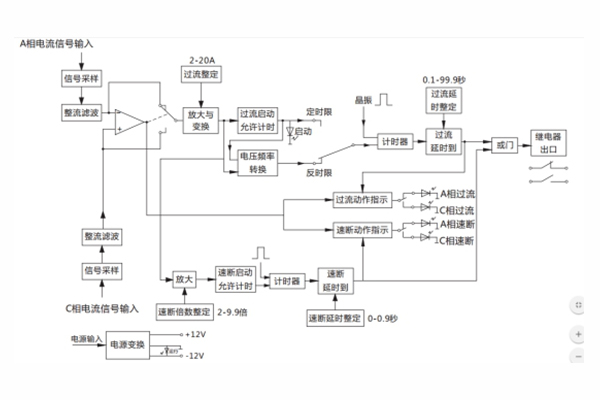

该产品为集成电路带时限过流继电器，原理方框图如图2所示。可将A、C二相过流信号同时输入，二相电流具有相同的整定条件，该继电器具有自动选择二相中故障较严重的一相作为保护对象并把信号进行运算处理，来决定继电继输出动作情况。继电器动作后，有动作指示并记忆故障是A相还是C相特性，便于值班人员进行分析。

二、JGL-86-II继电器说明书

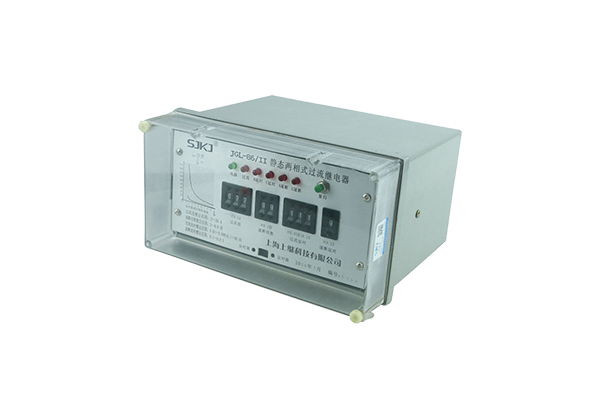

JGL-86/Ⅱ二相静态反时限过流继电器（定时限和反时限的总称）适用于电网供电系统中作为变压器、电机等主设备以及输配电系统中出现过负荷或短路故障时，该产品能按预定的时限可靠动作，并发信号或跳闸切除故障部分。保护设备及输配电系统安全。该产品针对A、C保护，集众多功能于一体。是目前我国电力行业**有代表性推广更新换代产品。

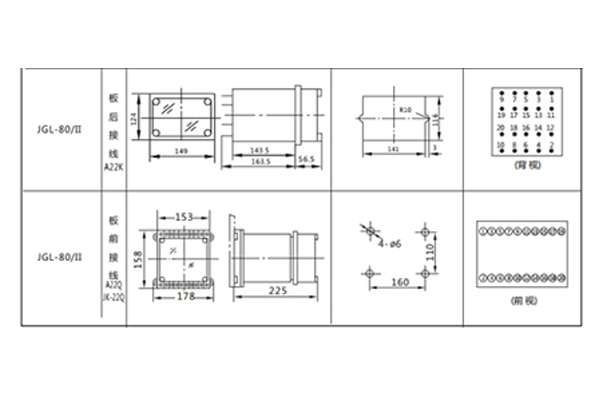

三、JGL-86-II继电器外形结构及安装开孔尺寸图
