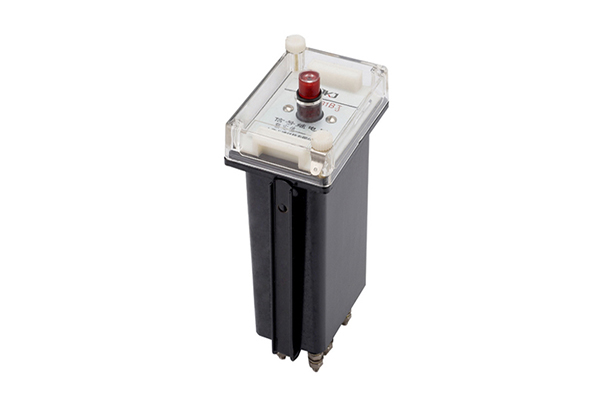

DX-32BJ信号继电器-上海上继科技有限公司

一、DX-32BJ信号继电器用途

DX-32BJ信号继电器包括DX-31B、DX-32A、DX-32B，适用于直流操作的保护线路中，作为动作指示器。DX-31BJ、DX-32AJ、 DX-32BJ适用于交流操作的保护线路中，作为动作指示器。

二、DX-32BJ信号继电器技术参数

1、额定值

继电器工作绕组额定值为220、110、48、24、12V或0.01、0.015、0.02、0.025、0.04、0.05、0.075、0.08、0.1、0.15、 0.2、0.25、0.5、0.75、1、2、4A。 DX-32A/B保持回路额定值为220、110、48V。

2、动作值

动作电压不大于70%额定电压；动作电流不大于90%额定电流。

3、保持值：不大于80%额定保持电压。

4、返回值：不小于5%额定值。

5、功率消耗：电流绕组不大于0.3W，电压绕组不大于3W。

a.DX-32A电压保持回路220V不大于10W，110V不大于5W，48V不大于3W。

b.DX-32B电压保持回路220V不大于20W，110V不大于10W，48V不大于4W。

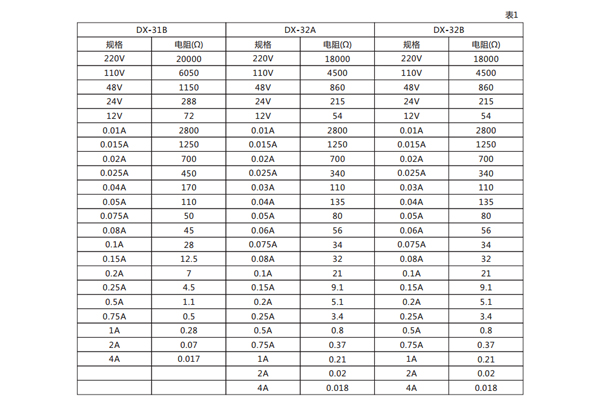

6、线圈电阻值见表1。

7、触点容量

A.在电压不超过250V（时间常数为5±0.75ms），电流不大于0.5A的直流电路中，能断开30W。

B.在电压不超过250V（cosφ=0.4±0.1），电流不大于1V的交流电路中，能断开100VA。

8、介质强度

继电器各导电电路连在一起对外露的非带金属部分及外壳之间，工作绕组对不接保持绕组的触点电路之间，应能承受2kV（有效值），50Hz的交流试验电压历时1min试验，而无绝缘击穿或闪络现象。

9、寿命：电寿命1000次，机械寿命5000次。

10、热稳定性：电压长期通以110%额定电压，电流绕组长期通以额定电流，周围环境温度为40℃时，绕组温升不大于65℃。

11、重量：0.40kg。

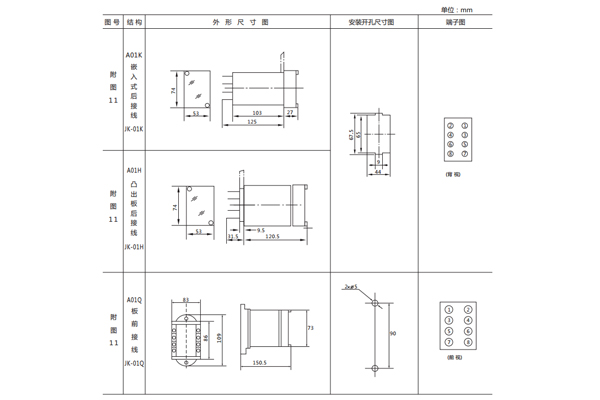

三、DX-32BJ信号继电器开孔尺寸
