DX-10A闪光信号继电器-上海上继科技有限公司

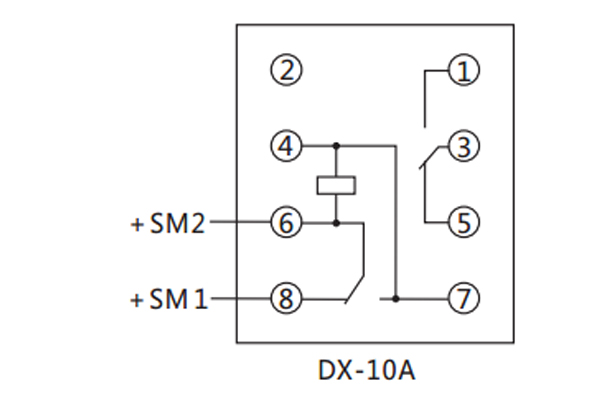

一、DX-10A闪光信号继电器接线图

二、DX-10A闪光信号继电器使用说明

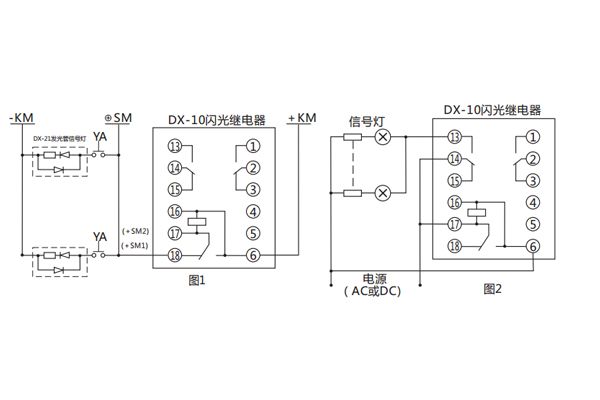

●继电器与发光二极管信号灯配用时，如图(1)接线(B型结构)。

●如继电器与白炽信号灯配用时，将图(1)+SMl(18端子)改接成+SM2(17端子)其余不变。

●如采用如图(2)接线，当电源接通后，信号灯同样也能产生闪光信号。当XD-21发光二极管信号灯同时使用超过5盏时，为保证亮度，建议使用图(2)接线

三、DX-10A闪光信号继电器技术参数

●继电器额定电压：直流220V或110V(交流220V或110V)。

●继电器闪光频率：每分钟100±30次可整定。

●继电器触点负载能力：220VAC、3A继电器最小起动电流10mA。

●介质强度：产品各导电端子连在一起，对外露的非带电金属部分或外壳之间，能承受2000V(有效值)50Hz交流电压历时1分钟试验而无绝缘击穿或闪络现象。
