JL-32电流继电器-上海上继科技有限公司

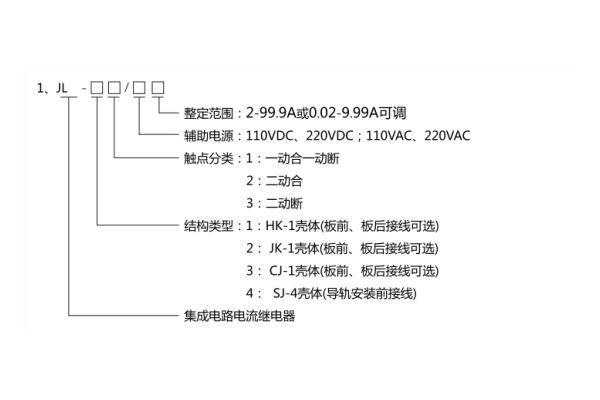

发表时间:2020-04-24 23:27 浏览次数:491 〖返回〗一、JL-32电流继电器型号分类及其含义
二、JL-32电流继电器主要技术参数
1、功率消耗
a、交流回路功耗:小于0.5VA(交流额定值5A时)

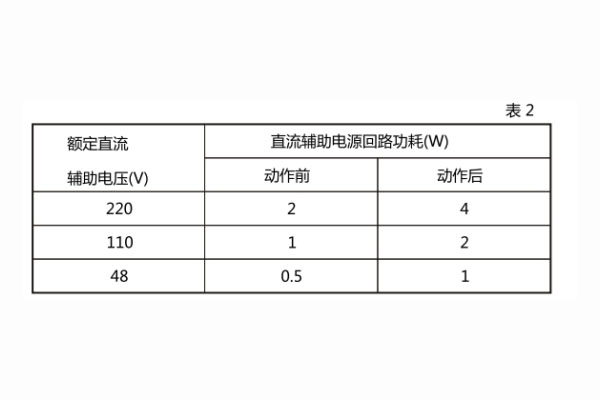

b、直流回路功耗:见表2
2、整定误差
a、在整定值范围内,整定平均误差的绝对值不大于3%;平均误差=(5次测量平均信一整定值)整定值x100%。
b、在基准条件下,同一整定值上测量的5次动作值的**信和最小值应不大于4%。
c、在一10°C~50°C的温度下,任一整定点误差的绝对信应不大于整定值的5%。
d、在輔助电压80~110%变化范围内,任一整定值整定误差的绝对值应不大于4%。
3、动作时间
1.1倍整定信的动作时间不大于30ms;2信整定值的动作时间不大于20ms。
4、返回系数:0.90~0.95。
5、返回时间:不大于27ms。
三、JL-32电流继电器应用范围

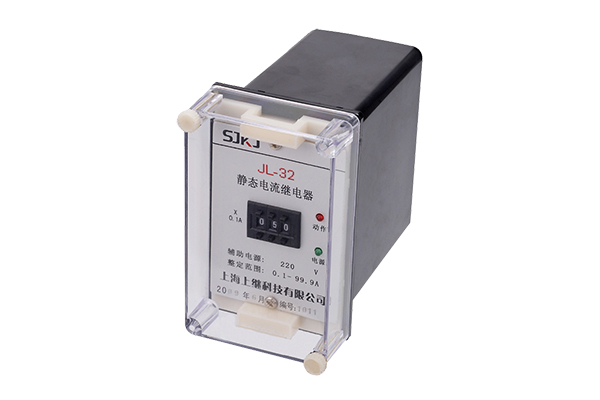

JL-32静态电流继电器(以下简称本继电器)用于发电机、变压器和輸电线的过负新口短路保护装置中作为启动元件。本继电器为集成电路静态型继电器,精度高、功耗小、动作时间快,返回系数高、整定直观方便、范围宽,提供直流辅助电源后完全可替代电磁型电流继电器,辅助电源采用开关电源变换,交直流通用,工作范围大,从100-300V均能可靠工作。

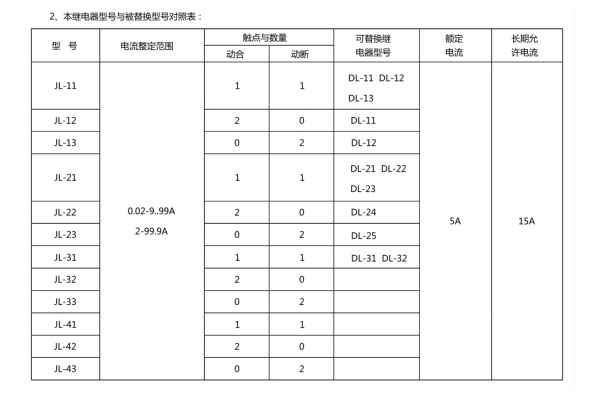

JL-32静态电流继电器分为三个系列:JL-10、20、30、分别替代DL-10、DL-20、DL-30等系列电磁型电流继电器。JL系列静态电流继电器采用拔码开关整定电流値,整定范围为0.1-99.9A,改变整定値无需校验,整定范围宽,有利于用户压缩库存品种。
