JL-G-S电流继电器-上海上继科技有限公司

一、JL-G-S电流继电器主要技术条件

1、电流整定范围:0.1~99.9A，整定级差0.1A;0.02~9.99A，整定级差0.01A;2、延时整定范围:0.05~9.99s，整定级差0.01S；0.1~99.9s，整定级差0.1s；1~999s，整定级差:1S；

3、返回系数:不小于0.90

4、电流误差:电流整定平均误差≤±3％，平均误差=(5次测量平均值-整定值)/整定值×100%

5、延时误差:10秒内误差:≤±(1‰+10ms)；10秒以上误差:≤±(1%+10ms)

6、功率消耗:辅助电源≤5VA；启动电源≤1VA。

7、绝缘电阻:继电器各带电端子对外露非带电端子或外壳之间,用开路电压500V的兆欧表测量，绝缘电阻＞300MΩ。

8、介质强度:继电器各带电端子对外露非带电端子或外壳之间,能承受2KV(Hz的交流电压，历时1分钟无击穿或闪络现象。

9、抗干扰性:符合DL478-92<<静态继电保护装置及安全自动装置通用技术条件>>和GB7261GB6261<<静态继电器及保护装>>中的有关规定。

10、触点容量：在电压不超过，电流不超过1A，时间常数为5ms±0.75ms直流有感负荷电路中，断开容量为50W；在电压不超过250V，电流不超过2A，功率因数为COSφ=0.4±0.1的交流电路中，断开容量为25VA。输出触点在上述规定的负荷条件下，产品能可靠动作及返回万次。输出触点长期允许接通电流为5A。

11、触点寿命:电寿命105次，机械寿命106次

12、返回时间：≤25ms(从1.2倍整定值到0.5倍整定值)

13、辅助电源:AC/DC48V,110V,220V;订货时请注明其它电压等级可订做。（交直流通用）

二、JL-G-S电流继电器主要特点

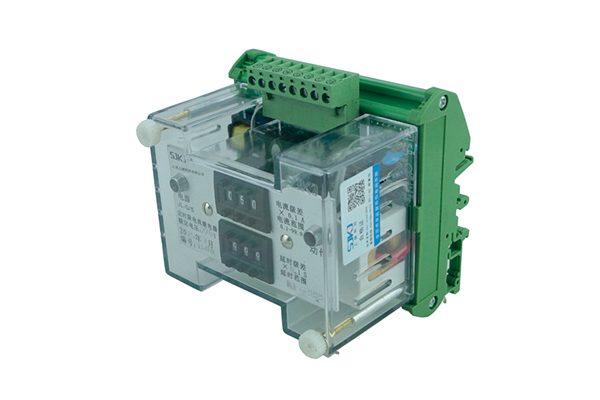

本系列继电器是静态型复合继电器，复合了一个电流继电器，一个时间继电器；采用进口集成电路进行运算比较和延时;数码整定,电流和延时分别用三位拨码开关整定，整定范围宽，级差小，整定方便又直观;精度高误差小、无需校验、动作速度快、返回系数高、功耗低辅助电源采用开关电源变换,交直流通用,工作电压范围大,接线简单，可以卡在35mm标准导轨上,安装方便体积小的特点。

三、JL-G-S电流继电器主要用途

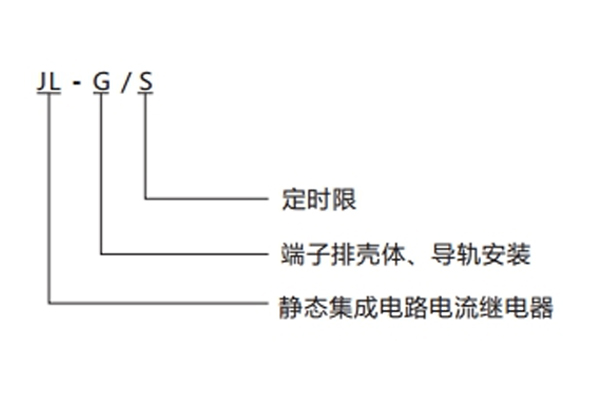

JL-G/S端子排静态定时限电流继电器用于电动机、发电机、变压器和输电线路中，作为电力系统交流回路的过电流保护或过负、短路的启动元件，给出报警信号或切除故障。

公司介绍：上海上继科技有限公司是一家专业从事电力系统继电保护及智能电网电力自动化产品的研发、设计、生产、销售和服务为一体的高科技公司。拥有资深继电保护专家团队和国内**的检测仪器及校验设备。同时还引用国内外先进技术，来进行技术创新。本公司的产品广泛用于电力、工矿、铁路、建筑等国家重大工程输配变电系统上，产品远销东南亚及中东地区。产品通过国家继电保护及自动化设备质量监督检验中心检测，获得ISO9001国际质量体系认证。“科技创新，诚信务实”是公司的经营理念，本公司以高超的技术支持和对用户高度负责的售后服务赢得了输配电成套企业的信赖，且树立了良好的信誉。

公司主营：继电器（时间继电器，电压继电器，电流继电器，中间继电器，信号继电器，闪光继电器，冲击继电器，同步检查继电器，接地继电器，差动继电器，重合闸继电器，绝缘监视继电器，双位置继电器，模数化继电器），智能操控装置，微机保护装置，电力仪表

上海上继科技有限公司（专注电力保护继电器生产厂家）销售热线：021-57233089  QQ：1932551438

{以上内容仅供参考，上海上继科技有限公司有最终解释权}
