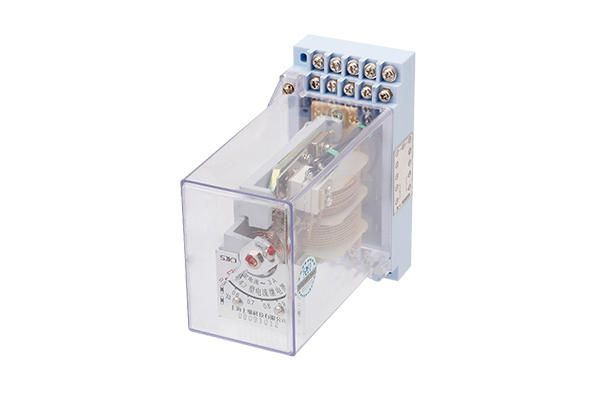

DL-43电流继电器-上海上继科技有限公司

一、DL-43电流继电器应用范围

1.DL-43系列电流继电器，用于电机、变压器和输电线的过负荷和短路保护线路中，作为起动元件；

2.本继电器是随着开关柜体不断改进而最新研发的配套产品，外壳为凸出式固定结构，也可卡装在35mm的道轨上，板前接线。具有体

积小、外形直观、安装接线方便等优点。

二、DL-43电流继电器主要性能

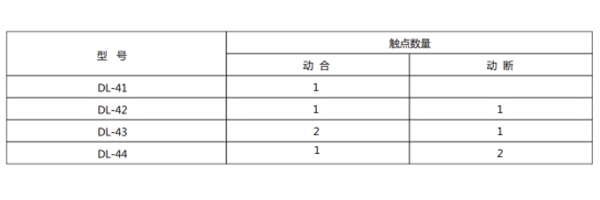

1.触点的数量，见表1。

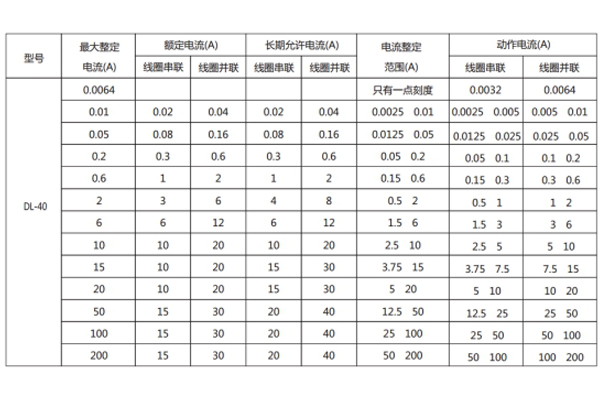

2.按整定值的范围来分：每整定值的动作误差不大于±6％，见表2。

3.继电器刻度极限误差不大于6%。

4.动作值的变差不大于6%

5.对于DL-41、42、43、44电流继电器的返回系数不小于0.8，**整定电流为200A的不小于0.7。

6.动作时间

6.1在1.1倍动作值时，动作时间不大于0.12s；在2倍动作值，动作时间不大于0.04s。

7.过电流能力：线圈串联，从整定值均匀地上升至表3中所列的**电流时，继电器不应有使得动合触点不工作的振动。经五次后，

继电器仍能满足本技术条件的要求。

8.过电流：继电器当加1.75倍整定值或更高时继电器的动合触点应无抖动地闭合。

9.当无外来的碰撞和振动时，继电器的各整定(第一点除外)位置上的工作电流为0.6整定值时，其动断触点应可靠地闭合电路。

10.在动作和返回电流下：继电器的可动系统不应当停滞在中间位置。

11.当周围空气的相对湿度不大于85％，继电器的电路对外壳(外壳上的非导电金属部分)的绝缘电阻，用500V兆欧表测量应当不小于300MΩ。

12.继电器的导电部分对外壳(外壳上的非导电金属部分)的绝缘，能耐受50Hz交流电压2kV历时1min的试验。

13.触点断开容量：当电压不大于250V及电流不大于2A时，触点的断开功率，在具有电感负荷的直流电路(时间常数不大于5×10s)中为50W，在交流电路中为250VA。

14.功率消耗在最小整定值处，继电器的线圈所消耗的功率不超过表4的数据。

15.当周围介质度为+40℃时，继电器在下表所示的长期允许电流，电压下长期工作时，不会有绝缘和其他电气元件的损坏，而线圈的温升不大于65℃。

16.寿命：继电器电寿命10万次，机械寿命为100万次。

三、DL-43电流继电器工作原理

1.继电器系电磁式瞬时动作磁系统有两个线圈线圈出头接在底座端子上用户可以根据需要串并联因而可使继电器整定变化一倍。

2.继电器**的刻度值及额定值对于电流继电器是线圈串联的(以安培为单位)转动刻度盘上的指针、以改变游丝的反作用力矩，从而可以改变继电器的动作值。

3.继电器的动作：电流升至整定值或大于整定值时，继电器就动作，动合触点闭合，动断触点断开。当电流降低到0.8倍整定值时，继电器就返回，动合触点断开，动断触点闭合。
