JGL-11过流继电器-上海上继科技有限公司

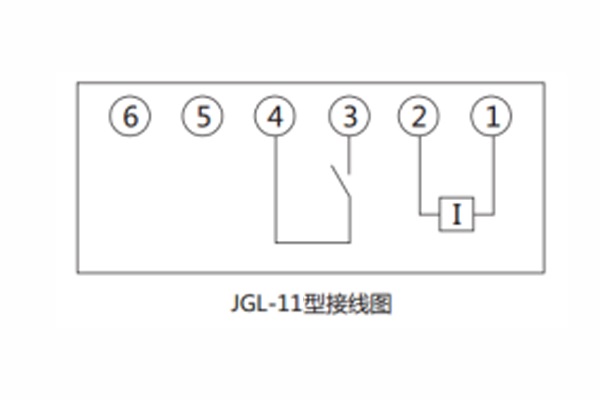

一、JGL-11过流继电器端子接线图

1.继电器系电磁式，瞬时动作，磁系统有两个线圈，线圈出头接在底座端子上，用户可以根据需要串并联，因而可使继电器整定变化一倍。

2.继电器**的刻度值及额定值对于电流继电器是线圈串联的(以安培为单位)转动刻度盘上的指针、以改变游丝的反作用力矩，从而可以改变继电器的动作值。

3.继电器的动作：电流升至整定值或大于整定值时，继电器就动作，动合触点闭合，动断触点断开。当电流降低到0.8倍整定值时，继电器就返回，动合触点断开，动断触点闭合。

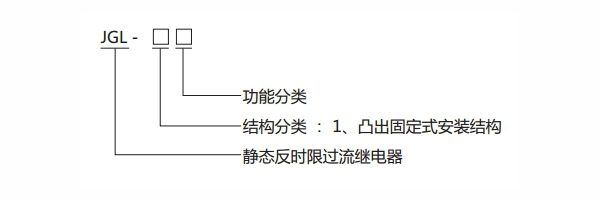

二、JGL-11过流继电器型号分类及含义

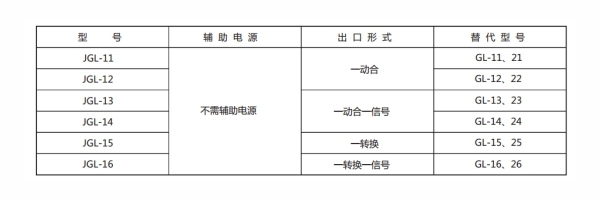

本继电器型号与被替换老型号对照表：

三、JGL-11过流继电器使用注意事项

a、无辅助电源产品测试应注意方法：当用变压器作为电流源时,要求变压器的次级匝数与电流互感器的次级匝数相当，否则就会由于阻抗不匹配而产生较大的误差，测试速动的动作速度时，若采用电流通断法进行测量，由继电器内部工作电源需要一定的建立时间，会产生较大的误差，而在正常工作时，由于工作电源是存生的，速度会快得多。同理，在用通断法测量延时时间时，也会产品误差。

b、无辅助电源产品的动作指示：当继电器的速断出口和延时出口后，继电器面板上的动作指示灯会保持动作记录；在继电器动作返回后，动作指示灯需手动复归。
