JGL-82-II过流继电器-上海上继科技有限公司

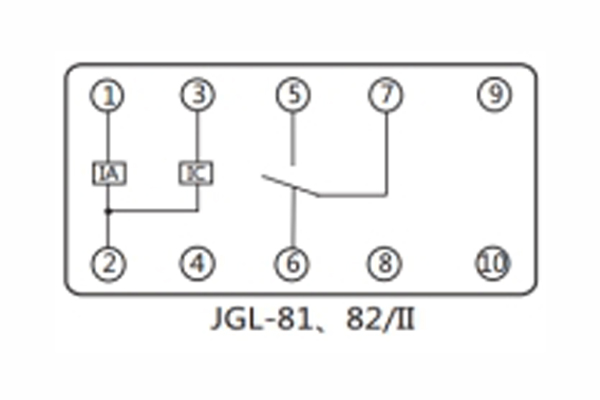

一、JGL-82-II过流继电器内部端子外引接线图

二、JGL-82-II过流继电器整定和使用方法

本继电器用四组数定拨盘开关来进行过流动作整定值、速断倍数、过流延时、速断延时的整定（整定开关白字为整数部分，红字为小数部分）。

1、过流动作整定值继电器面板上左边装有一组过流整定值开关,由三个数字拨盘开关组成,自左至右分别为十位数、个位数、小数第一位数,数字开关值置100,则过流整定值为10.0A。

2、速断电流整定值继电器面板上第三组开关为速断倍数,有二个数字开关,自左到右,分别为十位数和个位数,整定数即为速断倍数,速断的电流整定值=过流整定值×速断倍数,例如:过流整定值为2.0A,速断倍数为02,则速断的电流整定值为2.0A×2=4A。

3、过流延时的整定

3.1定时限延时整定：首先把过流延时开关打在定时限这一边。继电器面板上第三组开关为过流延时开关，由四组数字开关组成，整定级差为0.01s,开关的四位数字中间有一个小数点,小数点左边分别为个位和十位,小数点右边为百分之一秒和十分之一秒,例如:过流延时T=150ms.将四位数字开关调整为0015即可。过流延时整定开关在投入运行时不能小于0.05s,更不能置“0”，以免误动。

3.2过流反时限延时时间整定：首先把过流延时开关打在反时限这一边。

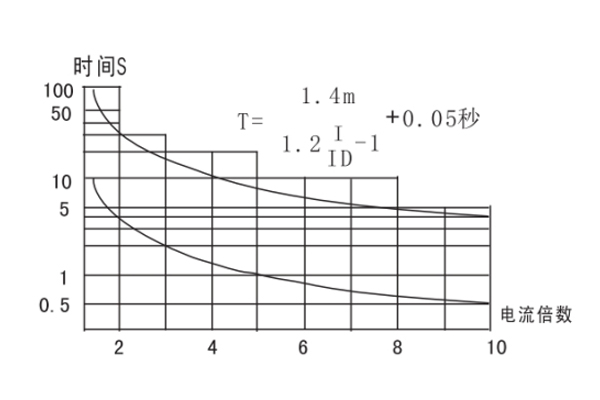

反时限特性曲线如图2所示：

注：反时限特性曲线的选取，只能接表2规定的上下限之间选择。本继电器反时限延时通过过流延时开关可调整10倍动作电流时的动作时间，例如：取10倍动作电流下时动作时间为0.5s，将过流延时的四位数字开关调整为00.50即可，如取10倍动作电流下延时4s，将过流延时的四位数字开关调整为04.00即可。（反时限延时也可以通过过流延时开关调整为2倍动作电流时的动作时间，具体由用户定货时提出，出厂时一般以10倍为准。）

三、JGL-82-II过流继电器技术要求

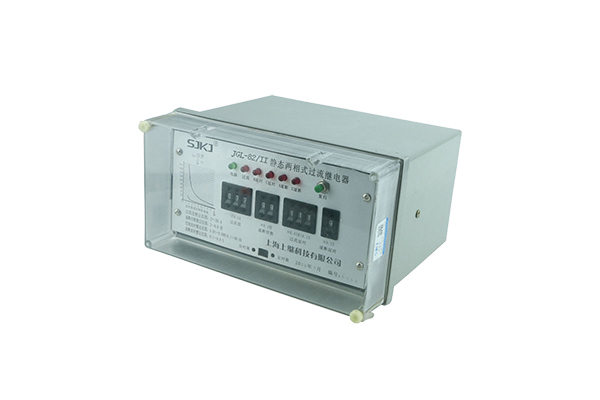

JGL-82/Ⅱ二相静态反时限过流继电器（定时限和反时限的总称）适用于电网供电系统中作为变压器、电机等主设备以及输配电系统中出现过负荷或短路故障时，该产品能按预定的时限可靠动作，并发信号或跳闸切除故障部分。保护设备及输配电系统安全。该产品针对A、C保护，集众多功能于一体。是目前我国电力行业**有代表性推广更新换代产品。
