JY-1C/1继电器-上海上继科技有限公司

一、JY-1C/1继电器用途

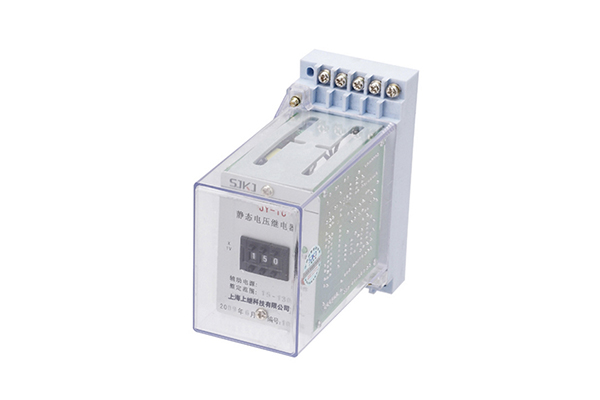

JY-1C/1电压继电器是静态型，瞬动、交流电压继电器。可用于发电机、变压器和输电线的继电保护装置中，作为过电压保护或低电压闭锁的动作元件。该继电器由集成电路构成执行回路，具有灵敏度高，动作时间快，功耗小、整定方便等特点，继电器的直流电源和出口继电器有信号指示灯监视，继电器有2付大容量的转换接点输出，用户可根据具体情况直接控制被保护设备(JY-1A例外)。继电器动作值由面板上的拨码开关进行整定，直观方便。

二、JY-1C/1继电器工作原理

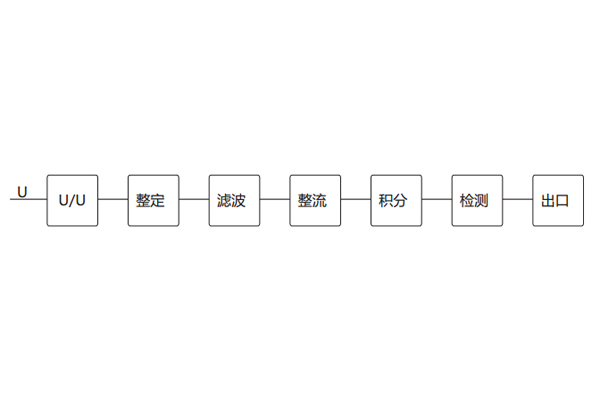

由电压-电压变换器将输入电压变换成适当的电压，通过动作值的整定和有源带通滤波，经过全波整流，利用其脉动电压进行比较积 分，由检测器对积分电平时行判断,当积分电平超出检测电平时，检测器输出高电平，驱动出口继电器动作。

JY-1A,JY-1B继电器采用了新型的积分判断电路，使继电器的动作时间和返回时间都较快，暂态超越也小，有很强的抗干扰性能。

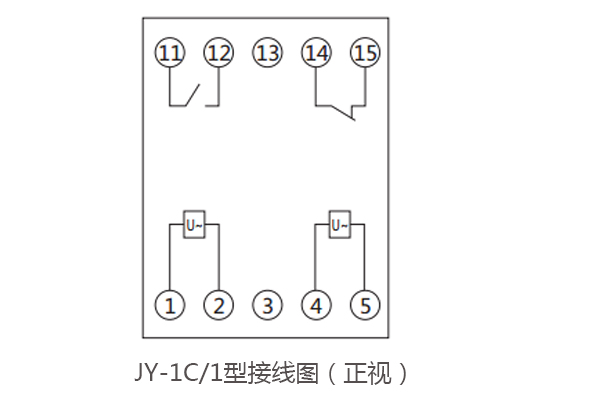

三、JY-1C/1继电器接线图

如下图所示(图中触点为继电器直流电压和交流电压均未加，即继电器处于失电状态时的状态，当继电器加上直流辅助电压，但交流电压 为零时，过电压继电器的触点状态与图中触点状态相同，而低电压继电器触 点状态正好相反)。
