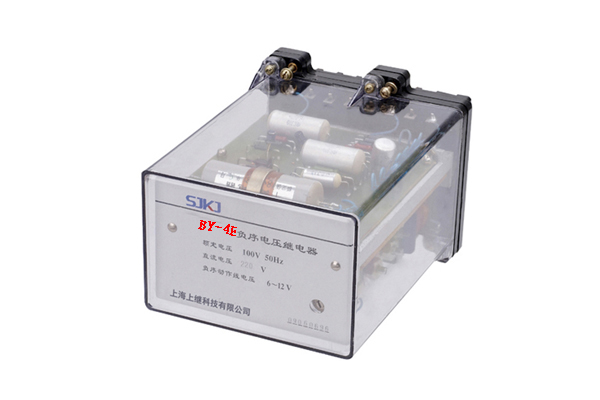

一、BY-4E继电器结构及工作原理

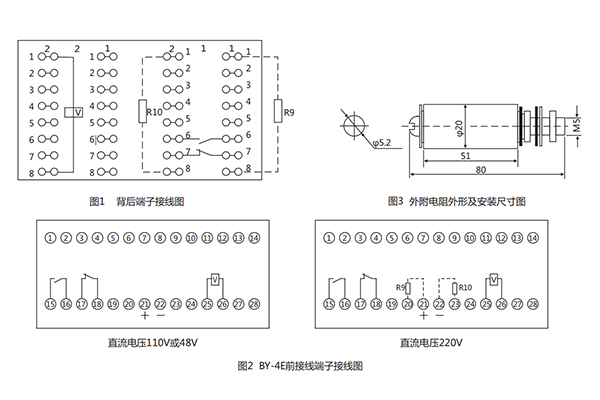

背后端子接线图见图1，前接线端子接线图见图2，外附电阻外形及安装尺寸图见图3（只有220V时有外附电阻）。

继电器由电压互感器、整流滤波及触发回路、执行元件等环节组成。在正常情况下，继电器输入电压接近于零，执行元件（小中间继电器）不动作。当所加交流电压高于继电器整定值时，触发器翻转，中间继电器动作，使动合触点闭合，动断触点断开，完成了继电器的作用。

继电器原理见图4。

二、BY-4E继电器调试使用方法

1.直流回路检查合上直流电源（注意正、负极性）检查稳压回路电压是否正常（稳压回路电压应为 16V~19V）。然后将第一个三极管的基极和发射短接，此时小中间继电器应立即动作，即证明直流回路完好。

2.交流回路检查

一次通100V时，二次电压约为40V（开路）。

3.整组试验

利用自耦变压器调整交流电压，加给继电器一次回路，改变电位器R8，使继电器在2V~15V范围动作。

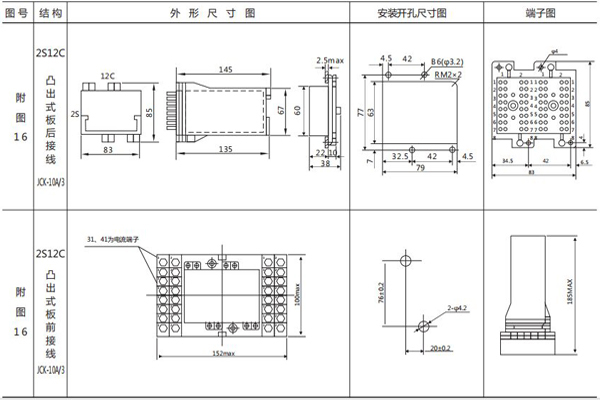

三、BY-4E继电器开孔尺寸
