JY-A/1电压继电器-上海上继科技有限公司

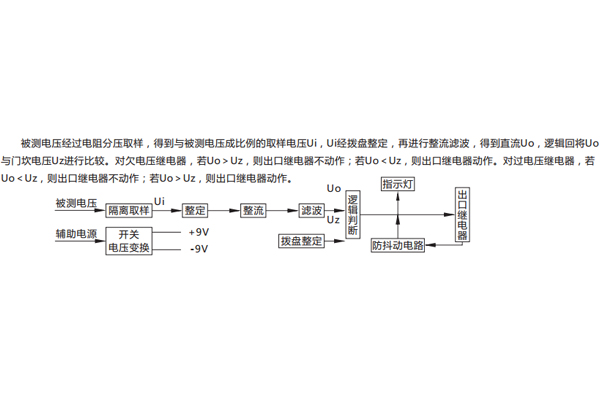

一、JY-A/1电压继电器原理说明

二、JY-A/1电压继电器技术参数

1.电压整定范围10V~399V，其它整定范围可按用户要求定做。

2.辅助电源AC/DC220V、110V、48V

3.功耗交流回路功耗小于2VA（**整定电压值时)；直流回路功耗小于3W（出口继电器动作后)。

4.直流辅助电源允许变换范围0.8~1.15倍额定电压。

5.动作时间欠电压继电器：0.5倍整定值的动作时间不大于20mS。

过电压继电器：1.2倍整定值的动作时间不大于25mS。

2倍整定值的动作时间不大于20mS。

6.返回时间欠电压继电器返回时间不大于27mS；过电压继电器返回时间不大于27mS。

7.返回系数欠电压继电器返回系数1.04~1.08,过电压继电器的返回系数0.93~0.97。

8.整定误差额定值在10V至**值范围内，整定误差不大于2%；在极限温度下，10V以上任一整定值的误差不大于3%，在辅助电源极限变化范围内，10V以上任一整定值的误差不大于3%。

7.触点容量   继电器输出电路的触点能断开电压不大于250V，时间常数为5±0.75mS的直流有感负荷电路为50W，电压不大于250V的交流电路（功率因数COSΦ为0.4±0.1）为250VA。继电器触点可长期接通5A。

8.电寿命不低于105次。

9.机械寿命不低于106次。

10.介质强度继电器各导电端子连在一起，对外露非电带金属部分或外壳之间能承受2000V(有效值)，50Hz的交流电压历时1分钟试验而无绝缘击穿或飞弧现象。

11.绝缘电阻继电器各导电端子连在一起，对外露非带电金属部分或外壳之间，用开路电压为500V的兆欧表测量其绝缘电阻不小于300MΩ。

12.工作环境条件温度-10℃~+50℃，相对湿度不大于90%，海拔高度不大于2000M。

13.抗干扰性能继电器的抗干扰负荷DL478-92《静态继电保护及安全自动装置通用技术条件》。

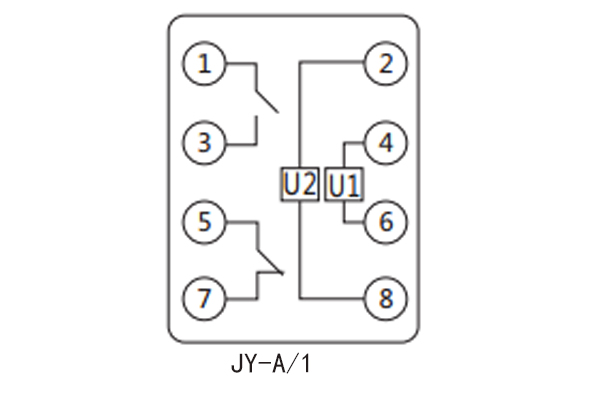

三、JY-A/1电压继电器接线图
