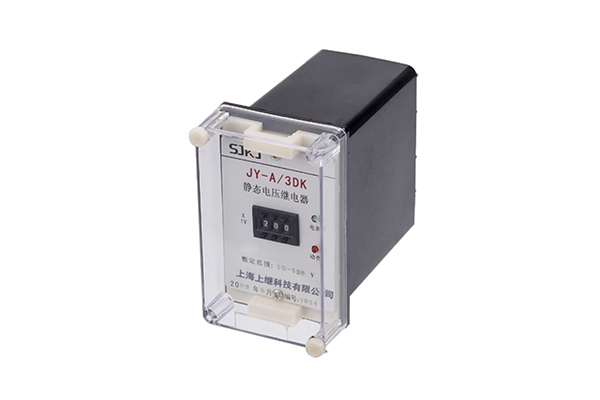

JY-A/3DK无辅源电压继电器-上海上继科技有限公司

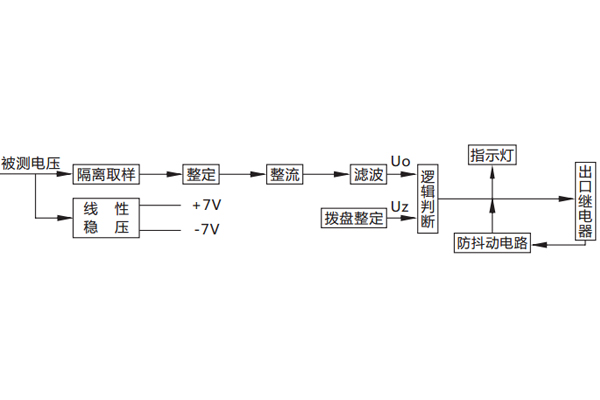

一、JY-A/3DK无辅源电压继电器原理说明

被测电压经过隔离取样后,得到与被测电压成比例的取样电压Ui、Ui经拨盘整定，再进行整流滤波，得到直流Uo，逻辑回路将Uo 与门坎电压Uz进行比较。若Uo＜Uz，则出口继电器不动作；若Uo＞Uz，则出口继电器动作。欠电压在欠电压状态下动作指示灯发光 过电压在过电压状态下动作指示灯发光。

二、JY-A/3DK无辅源电压继电器技术参数

电压整定范围：19V-130V或40V-260V，过电压有80-440V。

功耗：**功耗不大于5W。

动作时间：欠电压继电器：0.5倍整定值的动作时间不大于20mS。 过电压继电器：1.2倍整定值的动作时间不大于25mS。 2倍整定值的动作时间不大于20mS。

返回时间：欠电压继电器返回时间不大于27mS；过电压继电器返回时间不大于27mS。

返回系数：欠电压继电器返回系数1.04~1.08,过电压继电器的返回系数0.93~0.97。

整定误差：额定值在19V至**值范围内，整定误差不大于2%；在极限温度下，19V以上任一整定值的误差不大于3%。

触点容量：继电器输出电路的触点能断开电压不大于250V，时间常数为5±0.75mS的直流有感负荷电路为50W，电压不大于 250V的交流电路（功率因数COSΦ为0.4±0.1）为250VA。继电器触点可长期接通5A。

电寿命：不低于106次。

机械寿命：不低于106次。

介质强度：继电器各导电端子连在一起，对外露非电带金属部分或外壳之间能承受2000V(有效值)，50Hz的交流电压历时1分 钟试验而无绝缘击穿或飞弧现象。

绝缘电阻：继电器各导电端子连在一起，对外露非带电金属部分或外壳之间，用开路电压为500V的兆欧表测量其绝缘电阻不 小于300MΩ。 工作环境条件：温度-10℃~+50℃，相对湿度不大于90%，海拔高度不大于2000M。

抗干扰性能：继电器的抗干扰负荷DL478-92《静态继电保护及安全自动装置通用技术条件》 。

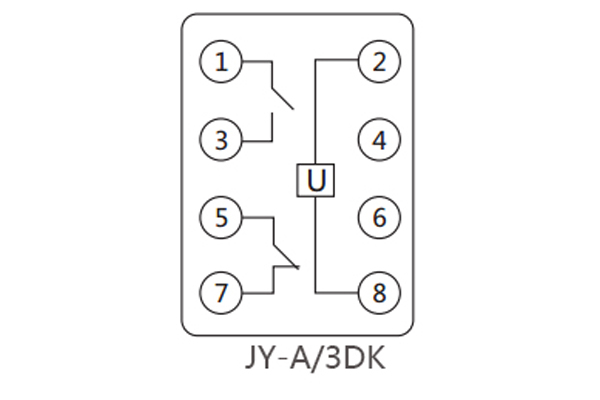

三、JY-A/3DK无辅源电压继电器接线图
