JGL-12静态电流继电器-上海上继科技有限公司

一、JGL-12静态电流继电器主要技术条件

1、额定值：50Hz交流5A，波形畸变不超过2%。

2、过流整定范围为2-9.9A(无辅助电源)，级差为0.1A，电流整定值误差不大于±3％。

3、速动倍数整定范围为2-9.9倍，级差为0.1倍，电流速动整定值误差不大于±3％。继电器的速动电流用电流整定值的倍数表示：速动电流=速动倍数×整定电流。

4、速动动作时间：继电器任一整定点上，在1.2倍速动电流时的动作时间不大于50ms。

5、返回系数：不小于0.9。

6、反时限特性曲线动作方程：

7、反时限特性时间整定误差：

a)当I/Is＜2时,平均误差不大于10%；

b)当I/Is＞2时,平均误差不大于5%+30ms。

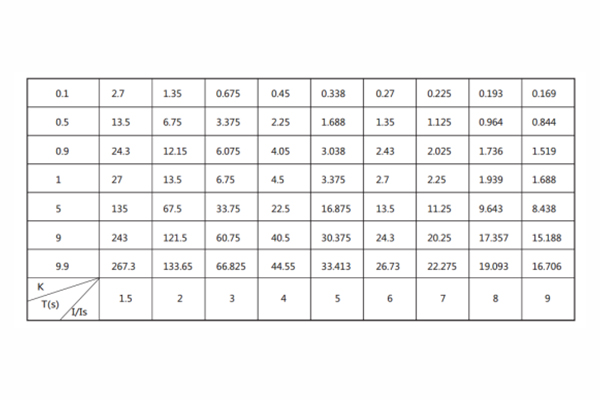

8、典型反时限特性，见下表：

9、功率消耗：

额定电流时功率消耗不大于6VA。

10、触点容量

a、接通容量：在直流电压不超过250V时，结构1型产品触点连续接通电流为10A；

b、断开容量：在电压不超过250V的感性负荷回路中(L/R=5ms)，结构1型产品分断容量为50W。

c、过载能力：继电器的触点能可靠地断开1.5倍规定容量的电流5次，且触点的性能仍符合技术标准的要求。

11、介质强度：

在标准试验大气条件下，各导电部分连在一起对外露非带电金属部分及外壳之间，应能承受交流有效值2000V/50Hz的试验电压，历时1min，无绝缘击穿或闪络现象。同一组动、静触点之间应能承受交流有效值1000V/50Hz的试验电压；历时1min，无绝缘击穿或闪络现象。不同一组触点之间应能承受交流有效值2000V/50Hz的试验电压，历时1min，无绝缘击穿或闪络现象。

12、绝缘电阻在标准试验大气条件下，继电器各导电部分对外露非带电金属部分及外壳之间，用开路电压为500V的测试仪器测其绝缘值，应不小于20MΩ。

工作寿命：继电器在规定的负荷下为80000次，平均无故障率时间为8万小时。

二、JGL-12静态电流继电器主要用途

1、JGL-12系列静态反时限过流继电器(以下简称继电器)具有反时限特性，用于发电机、变压器及输配电系统的继电器保护装置中。在设备过负荷或短路时，能按预定的时限可靠动作，发出信号或切除故障部分。

2、本继电器为集成电路静态型继电器，采用数码开关整定电流值，直观方便，改变整定值无须检验，整定范围为2-9.9A级差为0.1A；精度高、功耗小、动作时间快、返回系数高，是GL-型过流继电器理想的更新换代产品。

3、本继电器执行电力行业标准DL478-2001《静态继电器保护及安全自动装置通用技术条件》；机械行业标准JB3346-83《反时限过流继电器技术条件》。

三、JGL-12静态电流继电器安装须知

1、为确保继电器在使用中性能稳定及质量可靠，在使用之前一定要进行检查和测试。

方法如下：

a、从包装盒中取出继电器。

b、检查继电器外观是否完好，壳内有无凝露，内部元器件有无损坏。

c、确定继电器外观无损坏后，方可进行各测试及通电检查。

d、检查测试内容可根据实际情况而定,包括整定值、延时时间、绝缘、耐压等内容，检查方法应遵循JB3346-83《反时限过流继电器技术条件》和其它有关标准以及说明书中有关技术指标的规定。

2、检查测试结束后，即按以下步骤进行安装。

a、首先应熟悉继电器的各接线端子，再检查安装尺寸是否匹配。

b、根据使用要求接好外部接线。

c、经检查确信接线无误后，方可对电路进行通电试验，以检查其功能是否正确。

3、为确保安装正确可靠,安装结束后应进行仔细检查。检查内容包括：继电器放置是否平衡；罩壳是否有破损；螺钉、螺母是否有松动；接线是否牢固等。检查确信正常后，方可投入使用。

a、无辅助电源产品测试应注意方法：当用变压器作为电流源时,要求变压器的次级匝数与电流互感器的次级匝数相当，否则就会由于阻抗不匹配而产生较大的误差，测试速动的动作速度时，若采用电流通断法进行测量，由继电器内部工作电源需要一定的建立时间，会产生较大的误差，而在正常工作时，由于工作电源是存生的，速度会快得多。同理，在用通断法测量延时时间时，也会产品误差。

b、无辅助电源产品的动作指示：当继电器的速断出口和延时出口后，继电器面板上的动作指示灯会保持动作记录；在继电器动作返回后，动作指示灯需手动复归。
