JL-B-43集成电路电流继电器-上海上继科技有限公司

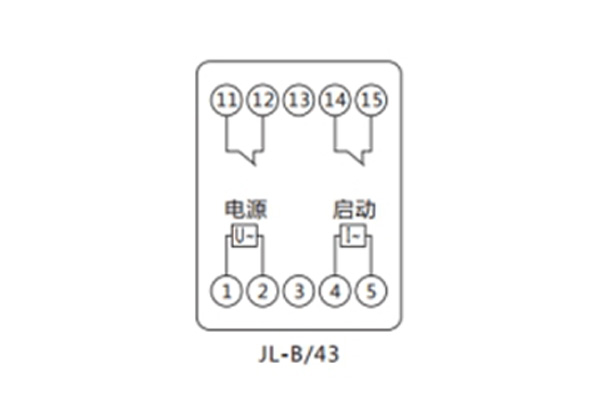

一、JL-B-43集成电路电流继电器内部接线及外引接线图（正视图）

二、JL-B-43集成电路电流继电器外形尺寸及开孔尺寸

三、JL-B-43集成电路电流继电器主要技术指示

1.整定范围0.02~9.99A，级差为0.001A2-99.9A,级差0.1A

其它值可按用户要求定制

2.动作时间1.2倍整定电流，动作时间不大于25mS。

2倍整定电流，动作时间不大于20mS。

3.返回系数过电流继电器：0.9~0.97；欠电流继电器：1.05~1.15。

4.整定误差小于2%。

5.功耗继电器动作，功耗小于5W，继电器不动作，功耗小于4W。

6.触点容量在电压不大于250V时，触点连续接通电流为5A；

在电压不大于250V时，电路时间常数L/R为5mS的直流电路中，可断开30W。

在电压不大于250V时，功率因数COSΦ为0.4的交流电路中，可分断200VA。

7.触点寿命电寿命：105次，机械寿命：106次。

8.绝缘电阻继电器各导电端子连在一起，对外露非带电金属部分或外壳之间，用开路电压为500V的兆欧表测量其绝缘电阻不小于300MΩ。

9.介质强度继电器各带电端子连在一起，对外露飞带电端子或外壳之间能承受有效值为2000V，50Hz的交流电压，历时1分钟而不击穿，不出现闪络现象。

10.抗干扰性能继电器的抗干扰负荷DL478-92《静态继电保护及安全自动装置通用技术条件》。
