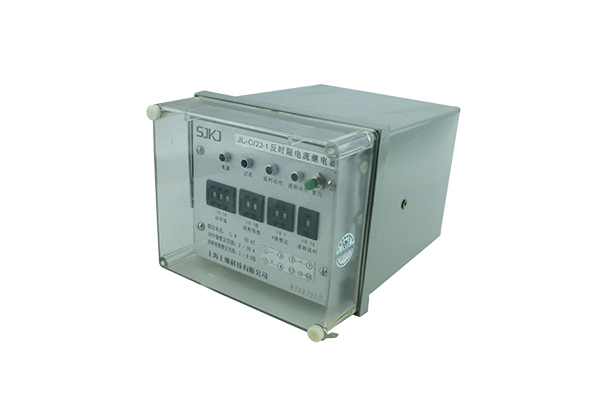

JL-C-22-1反时限电流继电器-上海上继科技有限公司

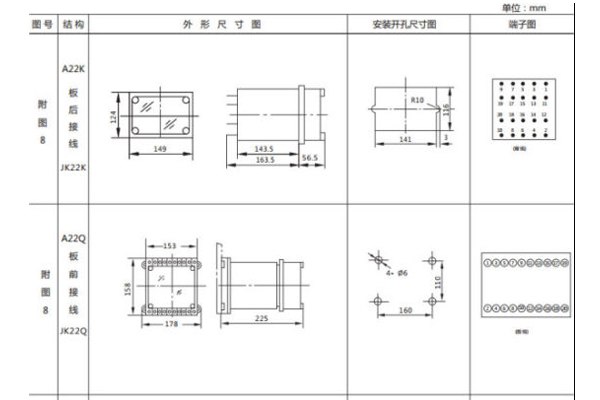

一、JL-C-22-1反时限电流继电器外形尺寸及开孔尺寸

二、JL-C-22-1反时限电流继电器技术数据

1.整定范围根据整定范围不同，级差分别为0.01A和0.1A。

2.瞬动倍率1~12倍可调。

3.返回系数0.9~0.97

4.整定误差电流及瞬动倍率不大于3%，时间误差不大于5%（动作后下一次必须间隔10S以上在测）。

5.功耗功耗小于5W。

6.触点容量在电压不大于250V时，信号触点容量为24VDC2A。

7.触点寿命电寿命：10次，机械寿命：10次。

8.绝缘电阻继电器各导电端子连在一起，对外露非带电金属部分或外壳之间，用开路电压为500V的兆欧表测量其绝缘电阻不小于300MΩ。

9.介质强度继电器各带电端子连在一起，对外露飞带电端子或外壳之间能承受有效值为2000V，50Hz的交流电压，历时1分钟而不击穿，不出现闪络现象。

10.抗干扰性能继电器的抗干扰负荷DL478-92《静态继电保护及安全自动装置通用技术条件》

三、JL-C-22-1反时限电流继电器使用方法

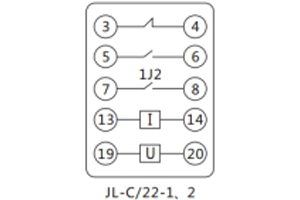

1.继电器系电磁式，瞬时动作，磁系统有两个线圈，线圈出头接在底座端子上，用户可以根据需要串并联，因而可使继电器整定变化一倍。

2.继电器**的刻度值及额定值对于电流继电器是线圈串联的(以安培为单位)转动刻度盘上的指针、以改变游丝的反作用力矩，从而可以改变继电器的动作值。

3.继电器的动作：电流升至整定值或大于整定值时，继电器就动作，动合触点闭合，动断触点断开。当电流降低到0.8倍整定值时，继电器就返回，动合触点断开，动断触点闭合。
