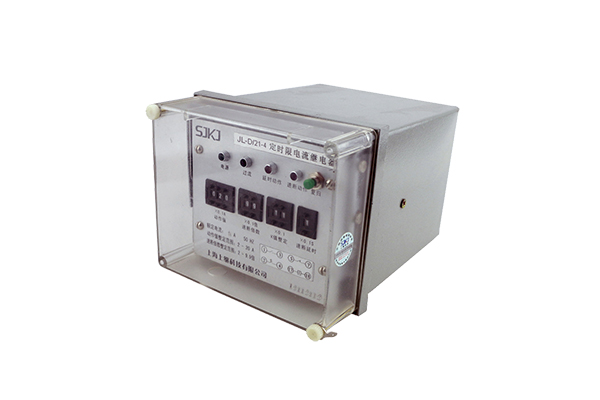

JL-D-21-4定时限电流继电器-上海上继科技有限公司

一、JL-D-21-4定时限电流继电器主要用途

JL-D/21-4定时限电流继电器作为继电保护元件，主要用于发电机、变压器、输变电线路中，作为电力系统交流回路过负荷或短路的启动元件，给出报警信号或切除故障。本系列继电器采用CMOS集成电路进行运算和比较，具有数码整定精度高，整定范围宽，整定方便，动作速度快，返回系数高，功耗低的特点。

二、JL-D-21-4定时限电流继电器参数

1.整定范围根据整定范围不同，级差分别为0.01A和0.1A。

2.瞬动倍率1~12倍可调。

3.返回系数0.9~0.97

4.整定误差电流及瞬动倍率不大于3%，时间误差不大于5%（动作后下一次必须间隔10S以上在测）。

5.功耗功耗小于5W。

6.触点容量在电压不大于250V时，信号触点容量为24VDC2A。

7.触点寿命电寿命：105次，机械寿命：106次。

8.绝缘电阻继电器各导电端子连在一起，对外露非带电金属部分或外壳之间，用开路电压为500V的兆欧表测量其绝缘电阻不小于300MΩ。

9.介质强度继电器各带电端子连在一起，对外露飞带电端子或外壳之间能承受有效值为2000V，50Hz的交流电压，历时1分钟而不击穿，不出现闪络现象。

10.抗干扰性能继电器的抗干扰负荷DL478-92《静态继电保护及安全自动装置通用技术条件》。

特别注意

当工作电流大于整定电流×瞬动倍率时，继电器变为瞬动型，此时为无动作时间延时。

三、JL-D-21-4定时限电流继电器正常工作条件

1.环境温度：-10℃~+50℃

2.相对湿度≤90%

3.大气压力80Kpa~110Kpa

4.安装位置：任意

5.周围环境：继电器不受太阳直射，不受雨水冲洗，空气中不含导致金属腐蚀或绝缘损坏的气体或尘露，继电器在工作时，不允许振动，搬运过程不允许撞击。
