一、JSL-13定时限过流继电器维修保养和贮存

1、维修保养无特殊要求，即当继电器工作不正常或出现故障时，由工作人员立即进行更换，并送厂方进行检修。

2、未用或备用之继电器，应贮存在空气流通且温度不高于+55℃和不低于-25℃以及相对湿度不大于90%的环境中，库房内应无酸碱盐及腐蚀性或爆炸性气体，不受尘埃及雨雪的侵袭。

二、JSL-13定时限过流继电器主要技术条件

1、额定值：50Hz交流5A，波形畸变不超过2%。

2、起动电流整定范围2.0~9.9A，级差为0.1A。

3、电流速动倍数整定范围：2~9.9倍，级差为0.1倍。

4、延时时间整定范围：0.05s~9.99s，级差0.01s。

5、速动动作时间：继电器任一整定点上，在1.2倍速动电流时的动作时间不大于50ms。

6、误差：在基准条件下，电流整定值误差不大于±3％；延时误差不大于±0.1%+50ms。

7、返回系数：不小于0.9。8、功率消耗：额定电流时功率消耗不大于6VA。

9、触点容量：

a、接通容量：在直流电压不超过250V时，产品主触点连续接通电流为10A；

b、断开容量：在电压不超过250V的感性负荷回路中(L/R=5ms)，产品分断容量为50W；

c：过载能力：继电器的触点能可靠地断开1.5倍规定容量的电流5次，且触点的性能仍符合技术标准的要求。

10、介质强度：继电器同一组触点断开时，能承受工频1kV电压，历时1min；无电气联系的各导电部分之间，能承受工频2kV电压，历时1min；所有导电部分对安装架之间，能承受工频2kV电压，历时1min试验；应无绝缘击穿或闪络现象。

11、绝缘电阻：在标准试验大气条件下，继电器各导电端子与外露的非带电金属部分或外壳之间，用开路电压为500V兆欧表测量其绝缘电阻应不小于20MΩ。

12、工作寿命：继电器在规定的负荷下为80000次，平均无故障率时间为8万小时。

三、JSL-13定时限过流继电器应用接线举例

1、采用直流操作电源

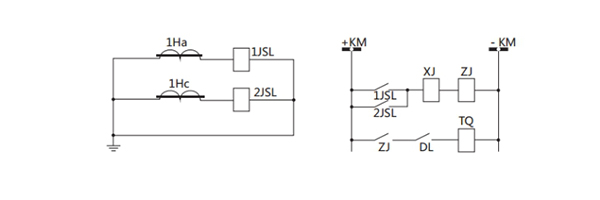

如上图所示为直流操作的由JSL继电器构成的二相式定时限保护的原理图。若作为线路保护JSL应选择JSL-11、12型；若用于变压器、电动机过负荷保护，根据需要,在延时跳闸时选用JSL-11、12型；在延时发信号时选用JSL-13、14型继电器。

2、采用交流操作电源

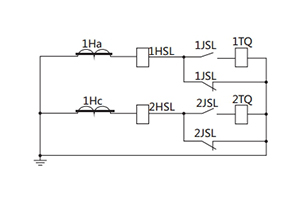

如上图所示为由JSL继电器构成的去分流操作机构的保护原理图。若作为线路保护JSL应选择JSL-15型；若用于变压器、电动机过负荷保护、根据需要，在延时跳闸时选用JSL-15型；在延时发信号时选用JSL-16型继电器。
