一、JY-13继电器介绍

JY-13继电器为集成电路静态型数字式电压继电器,属于JY系列静态继电器, 精度高、功耗小、动作时间短、返回系数高、整定直观方便、范围宽，且作为低电压继电器使用 无抖动现象, 提供辅助电源后完全可以替代老式电磁型电压继电器，辅助电源采用开关电源变换，交直流通用，工作范围大，从100-300V均能可靠工作，在发电机、变压器和输电线的继电保护装置中可作为过电压保护或低电压闭锁的启动元件。JY-13系列继电器又分为JY-13A静态数字式集成电路电压继电器和JY-13B静态数字式集成电路电压继电器。

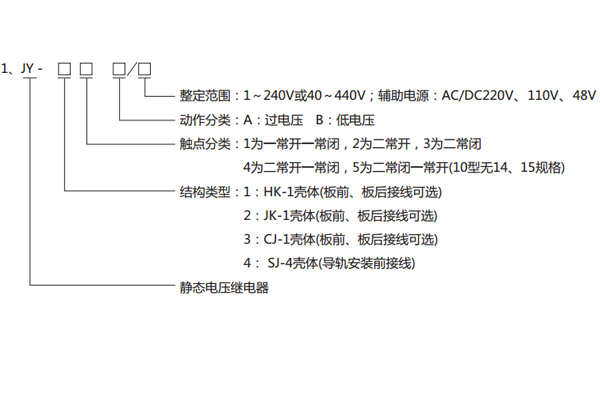

二、JY-13继电器命名规则

例如：JY-13B

JY-13B继电器型号数字含义：13

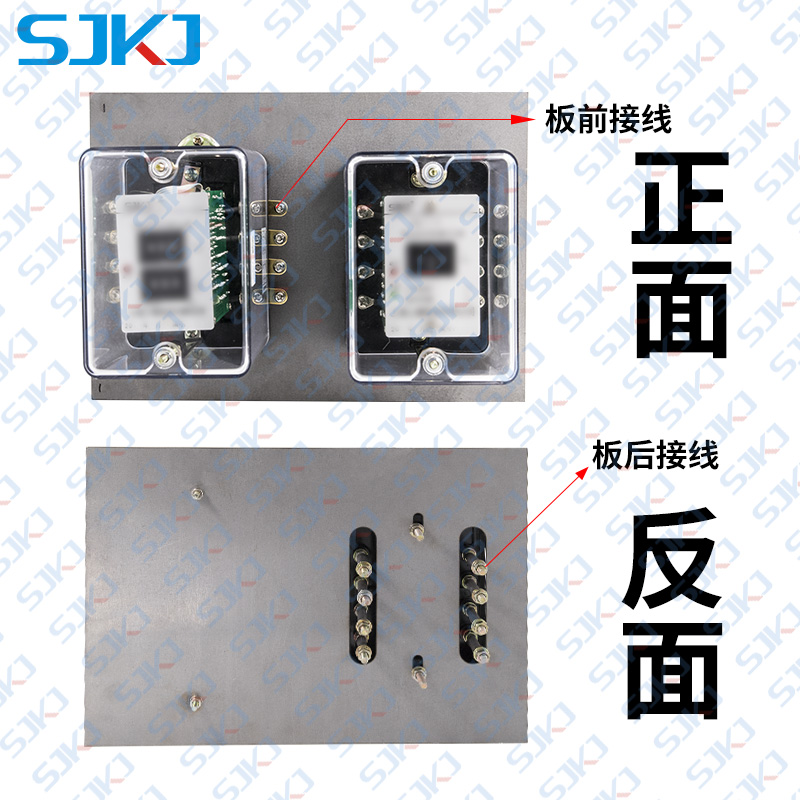

其中第一个数字代表结构类型”1“为HK-1壳体（又有板前和板后接线可选）如下图

而第二个数字代表的是触点类型，”3“为有两个常闭触点

JY-13B继电器型号字母含义：JY和B

其中”JY“代表的意思就是这是个静态电压继电器

后面的”B“则代表动作分类就是过电压和低电压，“B”就是低电压的意思，“A”就是过电压的意思

最后面的整定范围和辅助电源一般都是和我们客服直接联系确认的，联系方式：微信：18930817953  QQ：1932551438。

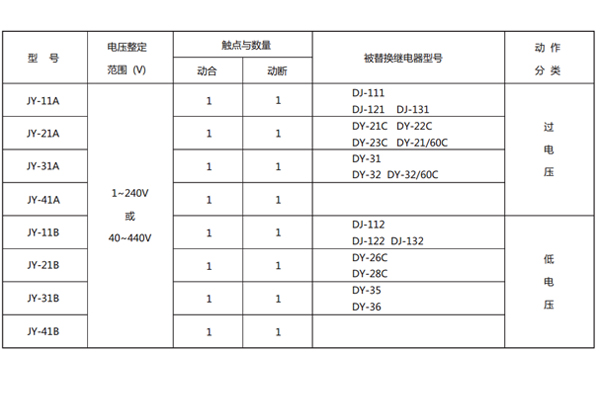

三、JY-13继电器型号对照替代

JY系列静态电压继电器分为三个系列：JY-10、JY-20、JY-30，可分别替代DJ-100、DY-20C、DY-30等系列电磁型电压继电器。 本继电器采用拨码开关整定电压值, 用倍率开关切换，改变整定值无需校验；整定范围宽，有利于用户压缩库存品种。

由于JY系列继电器繁多,对照表中未全部列出,如果有图中没有列出的型号请咨询客服了解，联系方式：微信：18930817953  QQ：1932551438。

四、JY-13继电器工作原理接线图

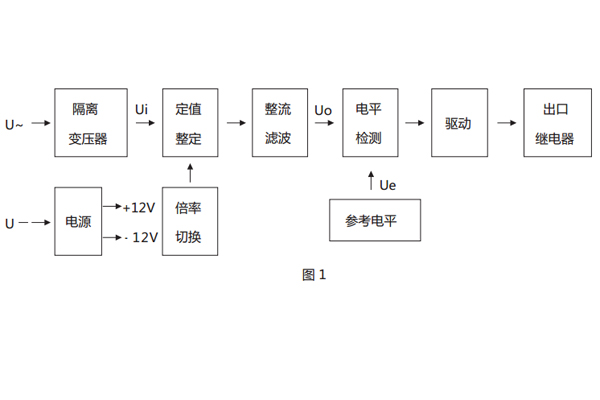

1、继电器工作原理框图见图1。

2、本继电器为静态型继电器，采用进口集成电路构成；被测量的交流电压 U~经隔离变压器降压后得到与被测电压成正比的电压Ui， 经整定后进行整流，整流后脉冲电压经滤波器滤波，得到与Ui成正比的直流电压Uo，在电平检测中Uo与直流参考电压Ue进行比较，若直流 电压 Uo 低于参考电压，电平检测器输出正信号，驱动出口继电器，则本继电器处于动作状态。反之，不论是过电压继电器或是低电压继电 器，若直流电压 Uo 高于参考电压Ue，电平检测器输出负信号，本继电器处于不动作状态。

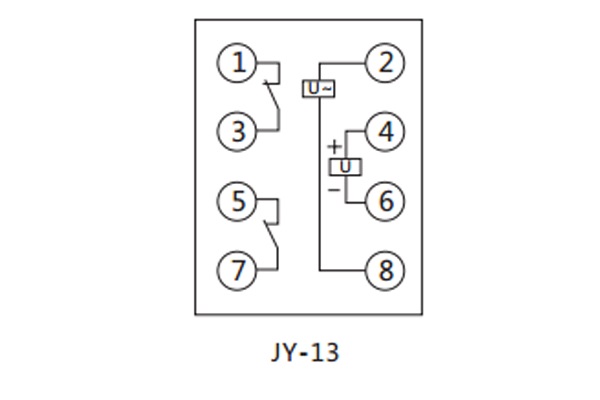

3、JY-13继电器接线图
