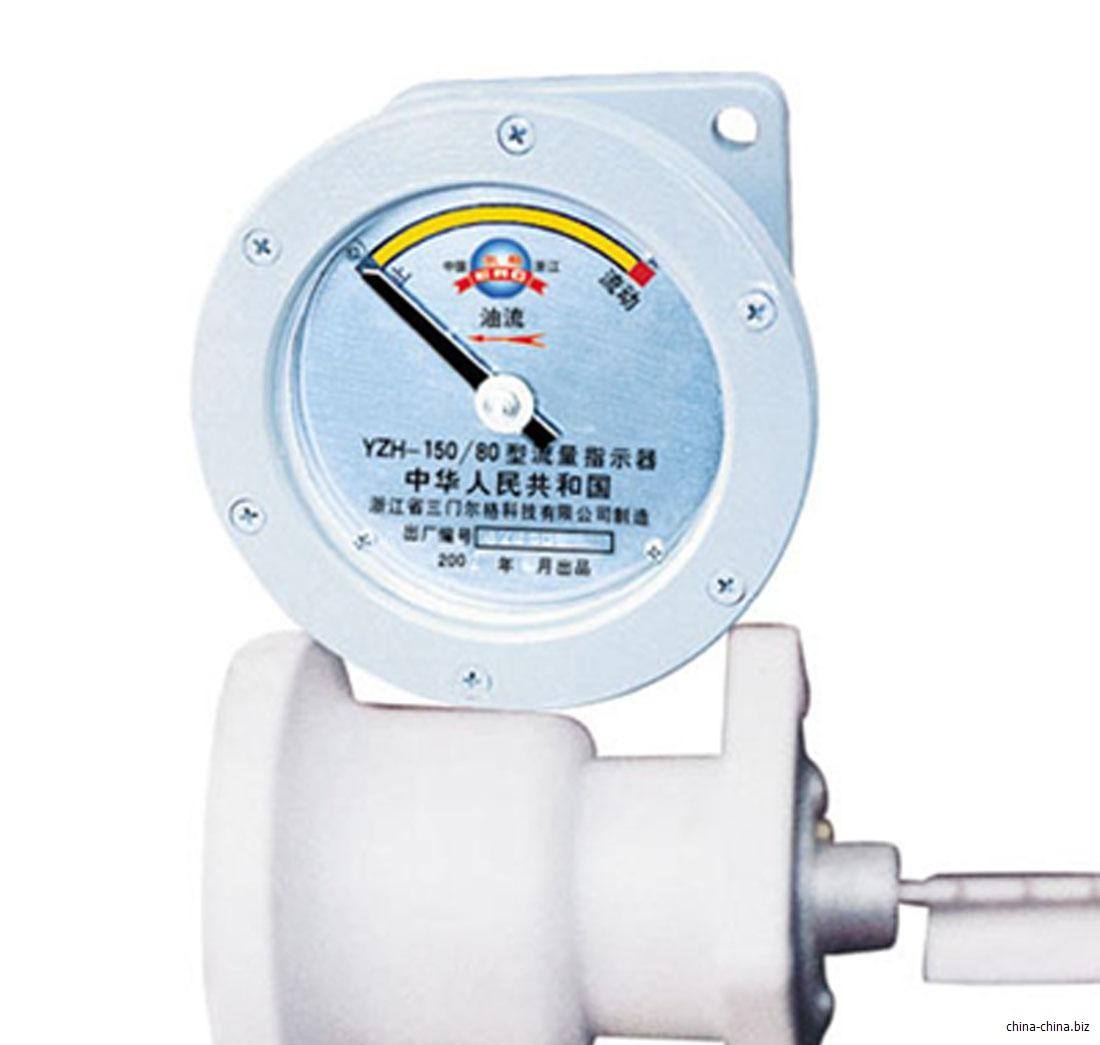

油流继电器的工作原理

油流继电器用于监督变压器用冷却器内油流变化情况。

将油泵开启后继电器联管内产生油流，当油流量达到一定值时，继电器内的动板旋转，通过磁偶力使指示部分同步转动，信号接点接通，发出正常信号，当油流量减少到一定值时，动板返回发出故障信号。

油流继电器的构成

以一种监控油泵冷却系统运行的数字油流继电器为例 ：它包括安装在油泵管路中的油流量变送器，其特征在于它还包括油流量传感器和油流量显示控制器，其中：

1.油流量变送器包括筒、套、波轮、波轮轴、波轮架、紧固件，套装在筒的中部，波轮架固定在筒内，波轮及其波轮轴安装在波轮架上。

2.流量传感器包括支架、永磁铁、线圈、软铁探针，其中支架与套紧固在一起，支架中心设有上大下小的台阶孔，软铁探针装在支架台阶凶内，线圈缠绕在永磁铁外面，连同永磁铁一起装在支架台阶大孔内。

3.油流量显示控制器包括控制盒、显示器、电路板，其显示器安装在控制盒的面板上，电路板安装在控制盒内，显示控制电路设置在电路板上，显示控制电路由脉冲整形器，单片机CPU、电可擦控制存贮器、显示器、报警器、继电器及常规电子元器件构成。

4.控制盒与支架固接，油流量传感器线圈的导线头与显示控制电路连接。

（以上内容部分取自网络，仅供参考），感谢观看！
