数显电力仪表选型表及技术参数-上海上继科技有限公司

我司数显电力仪表，作为一种先进的智能化、数字化的前端采集元件，该电力仪表已广泛应用于各种控制系统、SCADA系统和能源管理系统中。仪表采用交流采样技术，能测量电网中的电流、电压频率、有功功率、无功功率、有功电能、无功电能等参数，可通过面板薄膜开关设置倍率，带RS485通讯、报警输出、开关量输入/输出等功能。此电力仪表是针对电力系统、工矿企业、公用设施、智能大厦的电力监控需求而设计的智能电力监控表。

产品展示

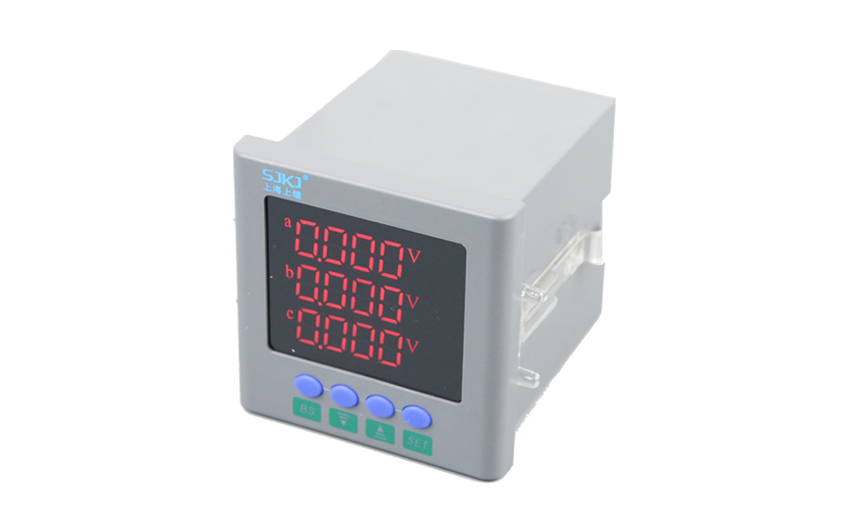

▲数显电力仪表

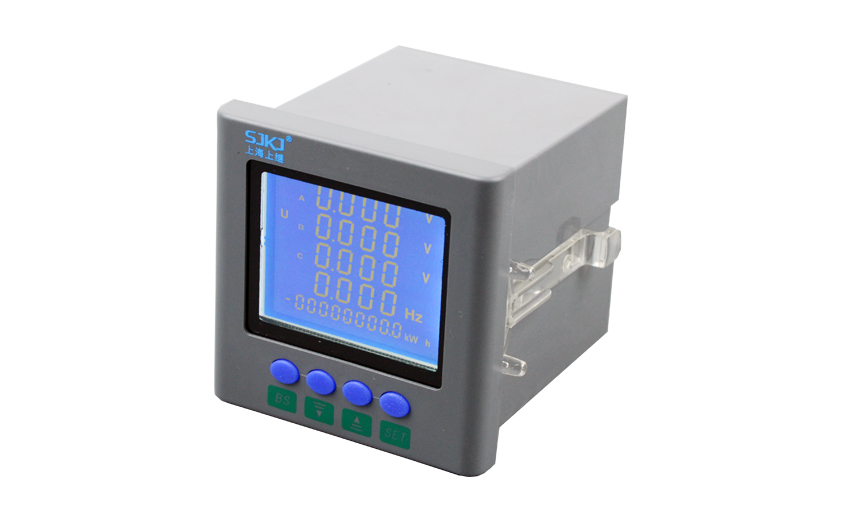

▲液晶屏电力仪表

数显表指的是显示方式是数码管显示，可以使电力仪表，温控仪表，流量表等等。电力仪表指的是电力行业使用的仪表，主要是测试电力线路的一下参量，例如电压，电流，电能等，电力仪表也分为数显和液晶两种显示方式。不知道这样解释清楚吗？下面小编给大家讲解一下电力仪表技术参数及选型表。

技术参数

精度等级：电压、电流、功率、功率因数为0.5级，频率为0.1级，有功电能为1.0级，无功电能为2.0级

显示方式：LED、LCD显示
接线方式：三相四线制、三相三线制

输入电压：额定值AC100V、AC220V、AC380V，过负荷持续1.2倍电压瞬时2倍电压，功耗<0.5va，阻抗>600KQ

输入电流：额定值AC1A、AC5A，过负荷持续持续: 1.2倍电压瞬时: 5倍电压，功耗<0.4va，阻抗>20mQ

频率：50/60Hz±10%

谐波测量：电压、电流总谐波畸变率及2-31次谐波分量

电能计量：四象限有功电能、无功电能计量

工作电源：AC220V±10%功耗<5VA

通讯接口：1路RS-485接口，MODBUS-RTU协议
开关量输入：4路开关量输入，无源干接点输入

开关量输出：2路遥控输出，继电器触点AC220V 3A
报警输出：1路过流、过压、欠压报警输出，继电器触点AC220V 3A

模拟量输出：1路DC4-20mA模拟量输出
工作条件：环境温度:-10~55C，相对湿度≤93%，无腐蚀性气体场所，海拔高度≤2500m

隔离耐压：输入和电源>2kV,输入和输出>2kV，电源和输出>1kV

绝缘电阻：≥ 100MQ

选配功能

C — RS485通讯接口，采用MODBUS协议

DI — 开关量输入

DO — 开关量输出

M — 模拟量变送输出

J — 越限继电器报警输出

H —谐波则量

电力仪表选型表

注：以上“√”表示该型号具备此项功能，“---”则表示不具备此功能。
