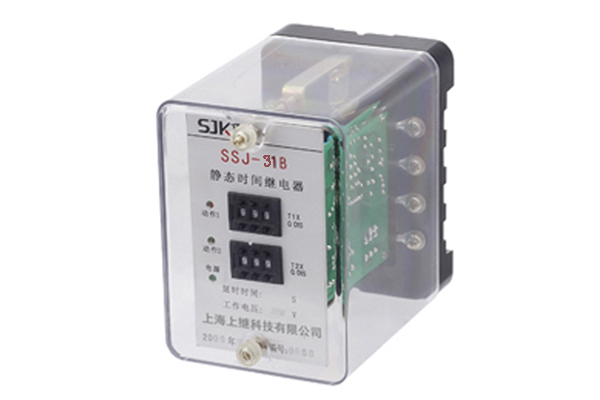

SSJ-31B静态时间继电器的技术和要求及内部接线图-上海上继科技有限公司

 一、技术要求：

1、延时准确度

a、延时整定值的平均误差：在基准条件下，继电器延时整定值平均误差绝对值不大于整定值的0.0％+3ms；平均误差=（5次测量平均值-整定值）整定值X100百分

2、延时一致性：

B、延时一致性：在基准条件下，继电器延时一致性不大于整定值的（3-10ms）。

C、在-10~50℃的湿度下，任一延时整定值的平均误差（包含一致性）的绝对值不大于整定值的0.1％+5ms。

2、工作电压：动作电压不大于额定电压的70％时，继电器应可靠工作。

3、继电器的返回时间：切断电源，出口触点返回至起始位置的时间，对于使用直流电源工作的品种，应不大于25ms。

4、继电器的返回电压：降低电器电压不小于额定电压的10％时，继电器触点应可靠返回。

5、功率消耗：DC48V，不大于2W;

DC110V或AC100~127V,不大于4.5W（6.5VA）

DC或AC220V，不大于8.1W（13VA）。

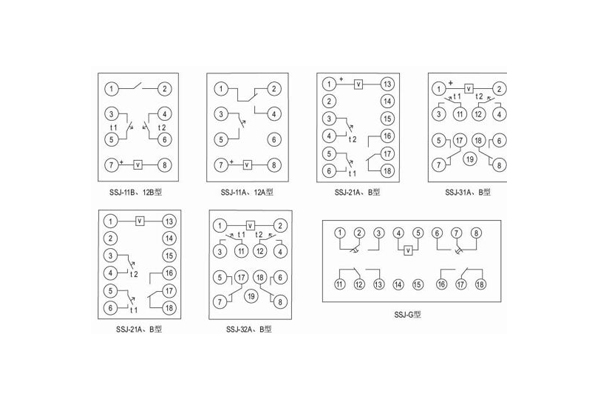

二、内部接线图：
