一、用途：

1、 主要用途：SSJ–40系列时间继电器用于电力系统二次回路的继电保护电路及自动控制回路中，作为延时元件，使被控元件得到所需延时。SSJ–40系列时间继电器用来代替DS–20E系列电磁式时间继电器。
二、结构与安装：

SSJ–40系列时间继电器是更新换代产品，替代原DS–20E系列时间继电器，因此继电器外形尺寸，端子和背后端子接线图与DS–20E系列时间继电器完全相同，SSJ–40采用的壳体及安装开孔图见附录，背后端子接线图见图1。
1、工作原理：

该继电器延时精度远高于DS型电磁式时间

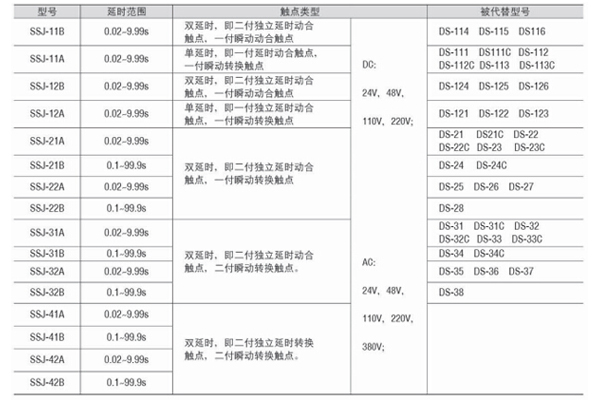

型 号：SSJ– 41A

延时范围（s)：0.02~999

 触点类型：双延时，即二副独立延时动合触点，一副瞬动转换触点

电源种类：DC：220V110V,48V 24V

被代替型号：DS–21E~24E DS–21E/C~24E/C

三、原理框图：
