用途：

JWL 系列电流继电器 ，用于电动机、变压器及输电线路的过负荷及短路保护，作为起动元件。
特点：

a） 本系列继电器电路简单，所用元器件少，无需辅助直流电源；

b） 采用裂相整流，滤波电容小；又设控制电路，具有良好的继电特性。因此继电器动作速度快，准确度高，返回系数调整范围大，动作功耗小，整机可靠性高。
c） 有信号指示。
d） 具有抗CT 饱和功能，和较强的抗干扰能力。
e） 执行元件采用灵敏度高，触点容量大，抗震能力强的小型密封继电器，因此本系列继电器具有一级的抗震性能。

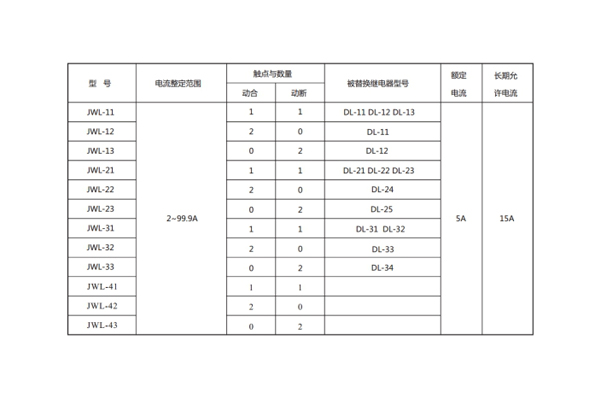

 JWL-12无辅源静态电流继电器型号与被替换老型号对照表：

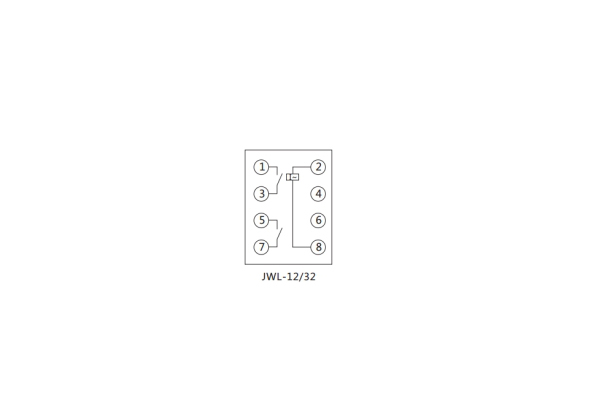

JWL-12无辅源静态电流继电器内部接线及外引接线图（正视图）：
