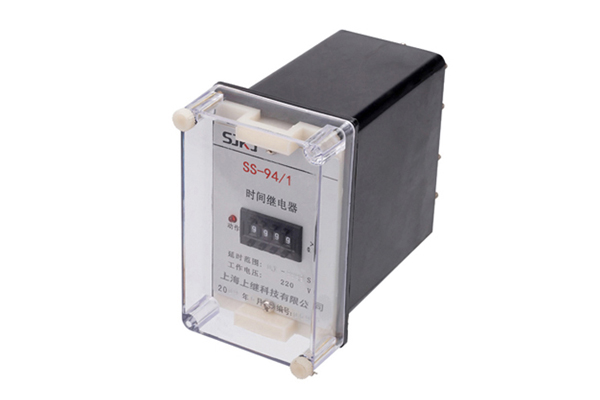

SS-94/1时间继电器概述：

SS-94/1时间继电器用于电力系统二次回路的继电保护电路及自动控制中,作为延时控制元件之用。适用于时间测量精度要求高,配合时间级差小的场合

SS-94/1时间继电器工作环境条件：

产品在下列条件下应能可靠地工作

  a)环境温度: -10°C~+50°C;

  b)大气压力: 80kPa~ 110kPa;

  c)相对湿度:最湿月的平均**相对湿度为90% ,同时该月的平均**温度为25°C,且表面无凝露,**温度为40°C时,平均**相对温度不超过50% ;

  d)无导电尘埃与破坏金属和绝缘的腐蚀性气体的环境中;

  e)没有爆炸危险及不充满要的介质中(如煤灰、 磨料、木屑等);

  f)工作位置:任一方向倾斜不超过5°及不剧烈振动和冲击;

  g)使用地点具有防雨、雪、风砂装置及没有充满水汽的环境中;

  h)没有较严重的霉菌存在的地方;

  i)使用地方不允许有较强的外磁感应强度

SS-94/1时间继电器工作原理和内部接线:

1.工作原理：

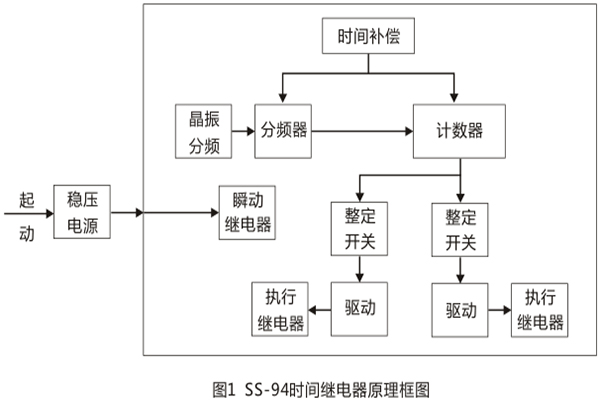

本继电器为静态型数字式时间继电器,采用进口CMOS集成电路构成,利用分频、计数原理实现延时。 能离中脉冲由石英晶体振荡器产生。施加额定电压后 ,内部瞬动继电器动作并出口,同时使晶体起振,产生时钟脉冲 ,经分频后由计数器计数,当所计脉冲数达到延时整定时, 触发器翻转,驱动执行继电器动作出口。继电器原理框图见图1

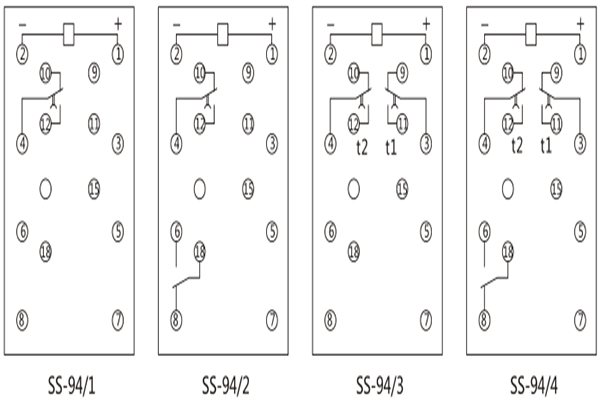

2.继电器接线图及外引接线图(背视)
