SSJ-11A静态时间继电器工作原理及接线图-上海上继科技有限公司

一，SSJ-11A静态时间继电器用于电力系统二次回路继电保护及自动控制回路中，作为延时装置, 使被控元件得到所需延时。本继电器为集成电路静态型继电器，精度高、功耗小、动作时间准确、整定直观方便、范围宽，工作电源采用开关电源变换，交直流通用，完全可替代电磁型时间继电器。

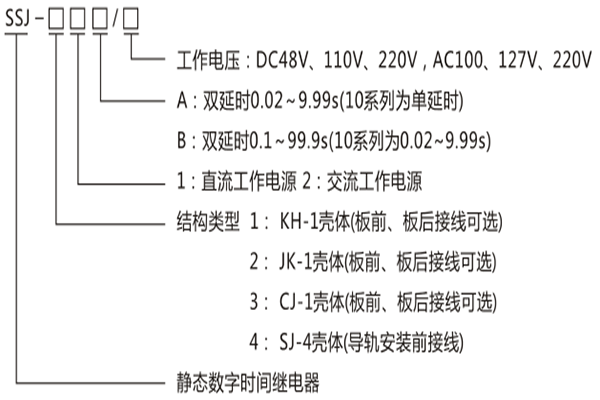

二，SSJ-11A静态时间继电器型号命名及含义

三，SSJ-11A静态时间继电器产品构成及工作原理

1、SSJ-11A静态时间继电器延时精度远高于DS型电磁式时间继电器,能满足电力系统继电保护中缩短保护时间级差的要求,是目前时间继电器理想的更新换代产品。该继电器外形结构和内部接线、工作方式、整定范围与DS系列时间继电器相同,仅整定方式不同,拔码开关的三位数乘以0.01 s或0. ls时间时基即为整定时间,改变整定值无需进行校验。

2、SSJ-11B静态时间继电器为动作延时型数字时间继电器,由进口CMOS集成电路构成,继电器由振荡器、分频器和三级脉冲计数器组成,通过BCD码拔码开关整定延时值。

3、SSJ-11B静态时间继电器通常不带电,施加额定电压后,继电器内部瞬动继电器动作、同时晶振起振,产生时钟脉冲,经分频后由计数器计脉冲数,当所计脉冲数达到延时整定值时,触发器翻转,驱动出口继电器动作,实现所需延时,由于采用了晶体振荡器并增加时间补偿预置电路,对于极短的延时值也严格符合整定值,具有极高的精度。

4、继电器的双延时回路延时相对独立,并各自驱动一个执行继电器,所以两个执行继电器的动合触点按延时长短,可作为继电器的中止和滑动触点使用,但滑动触点闭合后,其闭合状态一直保持到继电器失电返回为止,如用户需滑动触点闭合一定时间后立即返回,订货时需特别注明,并提出滑动触点的闭合持续时间。

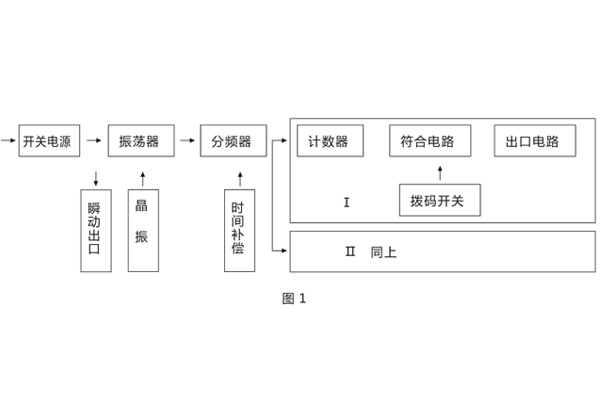

5、继电器原理图见图1。

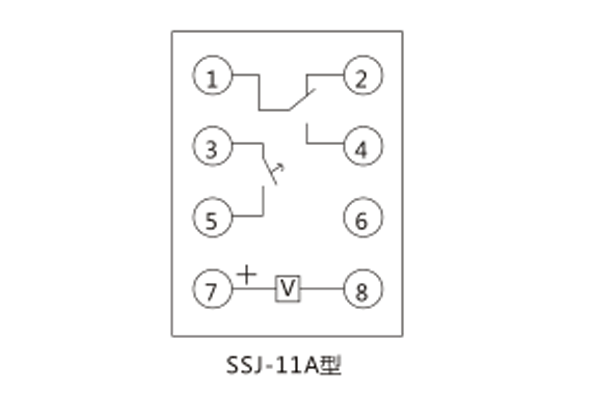

四，SSJ-11A静态时间继电器接线图
