DZZ-12组合中间继电器的动作原理及安装尺寸-上海上继科技有限公司

一、DZZ-12组合中间继电器的特点

1体积小,对安装地位紧张有限的场合特别适用。

2该继电器对用户既提供工业级继电器的屏面经济性,还提供保护级继电器的质量,可靠性和中等(跳闸)容量的能力。

3该继电器可通过罩壳上的小孔拔动衔铁以试验触点动作情况。

4线圈激励为直流。

二、DZZ-12组合中间继电器的动作原理

DZZ- 11~15为双中间继电器是在一个最小的外壳内装有二个独立的辅助继电器。每一独立的继电器由电压系统及接触系统二部分组成。当线圈通电时,通过铁芯产生磁场,吸合吸片帯动触点转换。 DZZ-16~19为延时动作或延时返回单中间继电器。继电器外壳采用引进的Combilflex0出式模数化插入结构。

三、DZZ-12组合中间继电器的安装尺寸

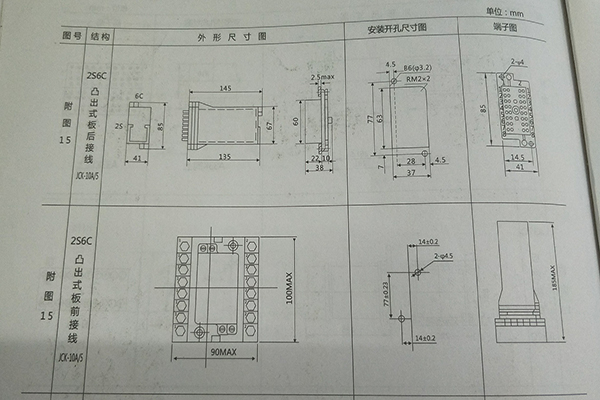

DZZ-10采用2S6C外壳，如图所示

上海上继科技有限公司（专注电力保护继电器生产厂家）销售热线：021-57233089  QQ：1932551438

{以上内容仅供参考，上海上继科技有限公司有最终解释权}
