DZZ-15组合中间继电器的用途及参数-上海上继科技有限公司

一、DZZ-15系列组合中间继电器的用途

DZZ-15系列组合中间继电器用于电力系统二次回路及工业自动化控制回路中作为辅助中间继电器之用。

二、DZZ-15系列组合中间继电器的技术数据

1动作值:<70%额定电压。

2返回值: >5%额定电压。

3动作时间： DZZ-11~15其动合触点不大于30ms,动断触点不大于20ms。 DZZ-11~17延时返回时l间不小于0.8s。

4功耗:不大于1.6W。

5触点能力与RXMA1型相同。

6绝线耐压:50Hz、1min、2㎸。

7冲击电压: 5kV。

8该继电器能承受5-15Hz中等震级的地震波)中击。

9额定电压及线圈阻值。

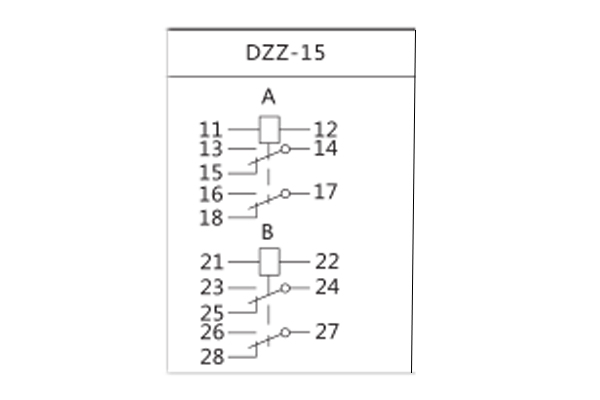

10继电器触点形式为

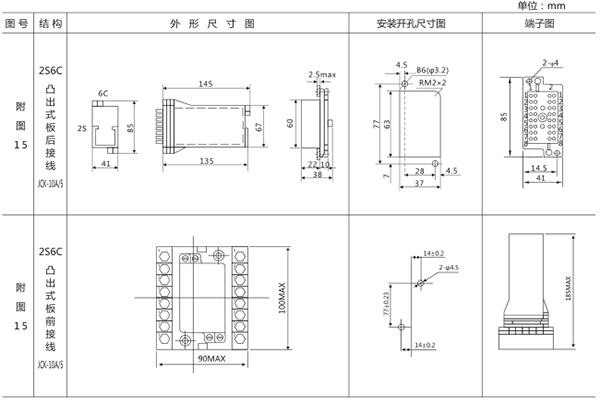

三、DZZ-15组合中间继电器的安装尺寸

DZZ-15采用2S6C外壳，如图所示

上海上继科技有限公司（专注电力保护继电器生产厂家）销售热线：021-57233089  QQ：1932551438

{以上内容仅供参考，上海上继科技有限公司有最终解释权}
