一、DZS-651中间继电器的概述

DZS-651中间继电器是·DZS-650系列中间继电器之一，主要用于电力系统二次回路的继电保护及工业自动化控制的直流回路中,作为中间转换及扩大控制回路之用 。该继电器采用RXMA1中间继电器为机芯,利用RC回路的充放电特性实现延时动作或延时返回。该继电器的触点长期允许通过5A电流。当通过电流的时间<200ms时,允许通过90A电流。当通过电流的时间为1s时,允许通过50A电流。

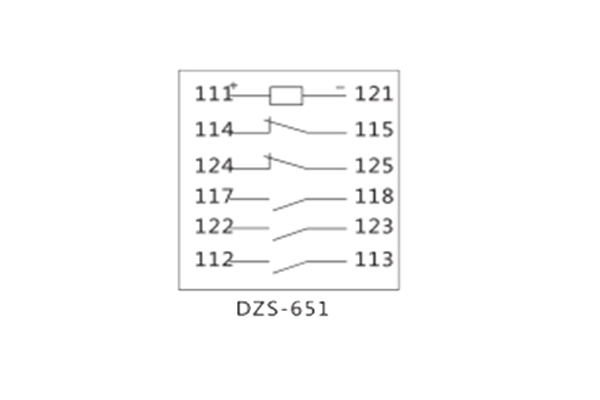

二、DZS-651中间继电器的接线图

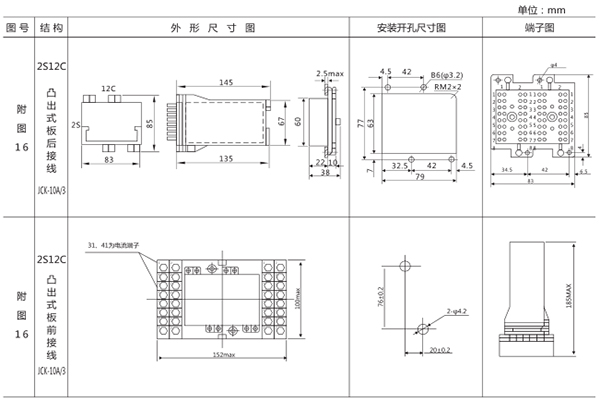

三、DZS-651中间继电器的安装尺寸

DZS-651采用2S12C外壳，如图所示
