一、DZB-556继电器的用途

该继电器用于电力系统二次回路及工业自动化控制回路上,作为转换控制电路或扩大被控制电路范围及船舶电站之用。

二、DZB-556继电器的原理

该继电器为电磁拍合式结构,并带有保持线圈,由电磁系统,接触系统二部分组成 ,当线圈通电时.通过铁芯产生磁场吸合吸片, 由吸片带动簧片,使触点回路转换,触点采用双触点接触 ,有接触电阻小、接触可靠性强、断开负荷容量大等优点。继电器外壳采用引进Combiflex凸出式模数化插入结构。

三、DZB-556继电器的特点

1能提供7付动合、动断及转换触点,结构紧法。

2通过罩壳上的小孔拔动衔铁,可以试验触点动作情况。

3继电器可以电压起动电流自保(最多有三个电流绕组)。

4线圈激励为直流。

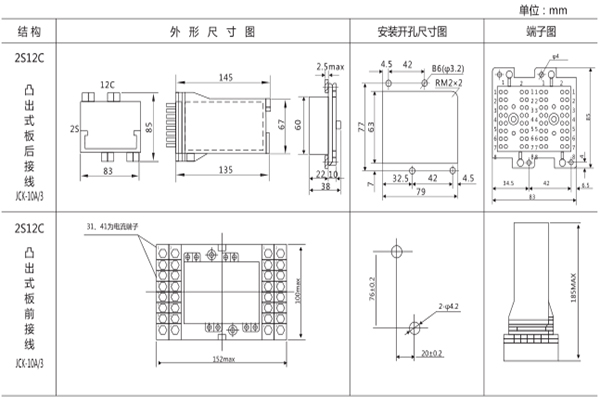

四、DZB-554继电器的安装尺寸

该产品通过了国家继电保护及自动化设备质量监督检验中心检测，获得了ISO-9001:2000国际质量体系认证。并且该产品广泛用于电力、工矿、铁路、建筑等国家重大工程输配变电系统上，产品远销东南亚及中东地区。
