RXMA2(DZ-652)中间继电器的原理及安装尺寸-上海上继科技有限公司

发表时间:2019-06-17 10:33 浏览次数:407 〖返回〗

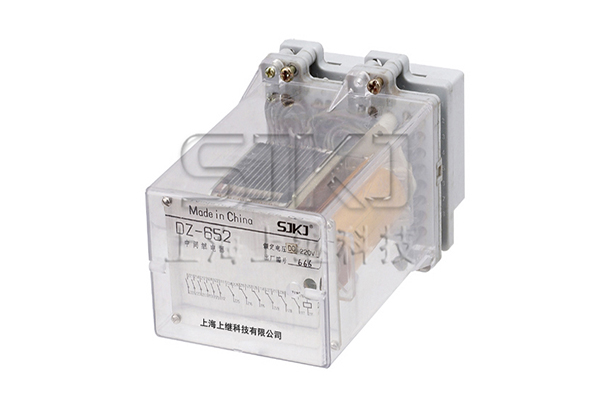

RXMA2(DZ-652)中间继电器

一、RXMA2(DZ-652)中间继电器的用途

该继电器用于电力系统二次回路及工业自动化控制回路中,作为中间辅助,扩大控制范围之用。

、RXMA2(DZ-652)中间继电器的特点

1提供多至15付动合或动断以及转换触点,可筒化继电保护及自动化控制方案,结构紧法;不必通过两个或多个继电器的串联或并联来增加触点数量。

2 通过罩壳上的小孔拔动行铁可以试验触点动作情况。

3线圈激励为直流。

、RXMA2(DZ-652)中间继电器的原理

RXMA2中间继电器为电磁拍合式结构,由电磁系统,接触系统二部分组成。当线圈通电时,通过铁芯产生磁场吸合吸片,由吸片带动簧片使触点回路转换。触采用双触点接触 ,具有接触电阻小,接触可靠、断开容量大等优点。吸片设计时惯量很小,所以该继电器能耐受一定量的冲击及振动,并能耐受地震波的冲击。继电器外壳采用引进的Combiflex凸出式模数化插入结构。

四、RXMA2(DZ-652)中间继电器的触点形式

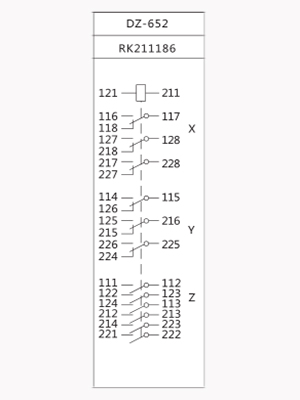

触点形式

注:表中的x、y、z,是指接触组左、中、右位置

五、RXMA2(DZ-652)中间继电器的安装尺寸

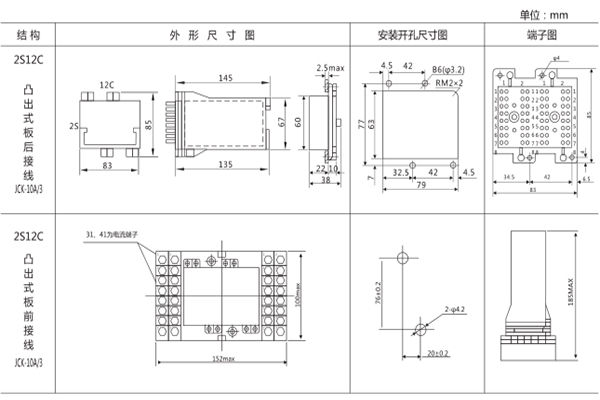

安装尺寸

上海上继科技有限公司(专注电力保护继电器生产厂家)销售热线:021-57233089  QQ1932551438


{以上内容仅供参考,上海上继科技有限公司有最终解释权}
