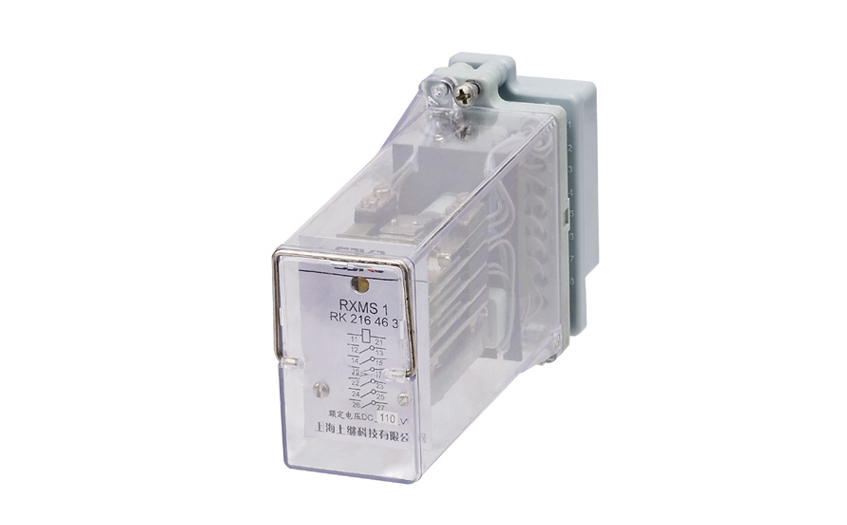

一、RXMS1型快速跳闸继电器的用途

该继电器用于电力系统二次回路中作为出口跳闸用 。

二、RXMS1型快速跳闸继电器的特点

1动作快速,动作时间有3.5-4ms及5-5.5ms和7.5-8ms。

2 通过继电器罩壳上的小孔拔动行铁可以试验触点动作情况。

3继电器可以电压起动电流自保(最多有三个电流保持绕组)。

三、RXMS1型快速跳闸继电器的原理

RXMS1快速跳闸继电器为电磁式继电器,由电磁系统,接触系统及支架三部分组成。吸片自然安装于磁轭的固定轴销上,活动非常灵活,反作用力靠触点簧片的反力来实现,这种结构可保证继电器动作可靠、快速及低功耗。触点采用双触点接触原理,使继电器的接触可靠性提高并降低了接触电阻,提高了触点的通断能力。继电器外壳采用引进的Combiflex凸出式模数插入结构。

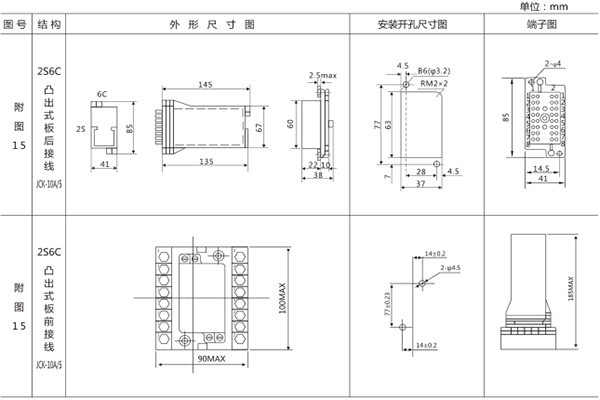

四、RXMS1型快速跳闸继电器的安装尺寸

RXMS1采用2S6C外壳，如下图所示
