BG-11B功率继电器的参数及接线图-上海上继科技有限公司

发表时间:2019-06-19 13:30 浏览次数:457 〖返回〗

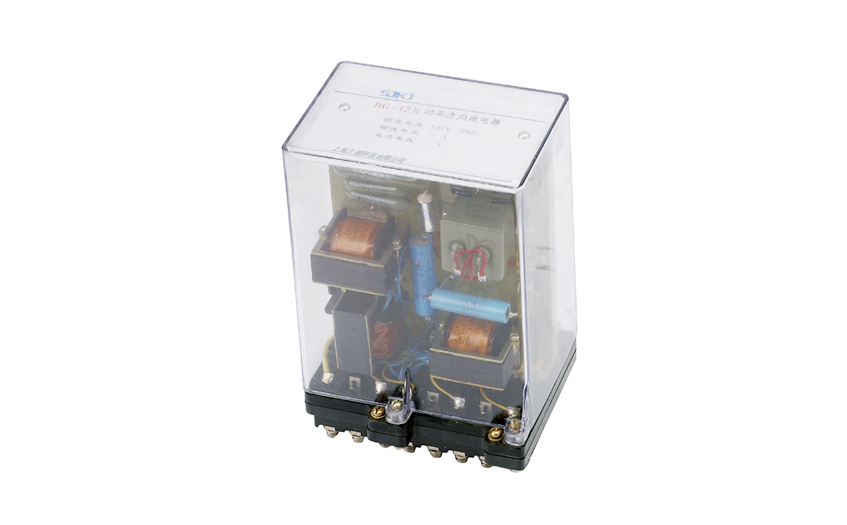

BG-11B功率继电器

一、BG-11B功率继电器的应用范围

BG-11B功率继电器(以下简称继电器)应用于电力系统方向保护接线中,作为功率方向元件。BG-11B是具有双方向触点的功率元件, 用于平行线路横联差动保护中。

、BG-11B功率继电器的参数

1额定数据:交流额定电压为100V;交流额定频率为50Hz;交流额定电流为lA、5A;直流额定电压为48V、110V、220V。

2继电器**灵敏角: BG-11B为-45°或-30°,在额定值下,误差不大于±5°。

3动作值:在**灵敏角及额定电流下,继电器的最小动作电压不大于2V。

4动作时间:在**灵敏角和4倍动作功率(电流额定电压为4V)时,不大于30ms。

5功率消耗:交流电压回路不大于4VA;交流电流回路不大于1VA;直流不大于6W。

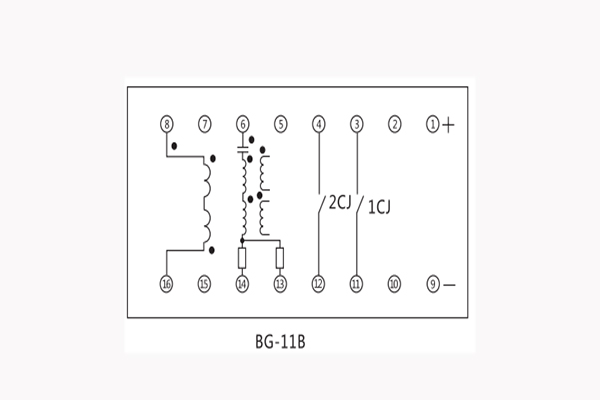

、BG-11B功率继电器的接线图

接线图

本公司是一家专业从事电力系统继电保护及智能电网电力自动化产品的研发、设计、生产、销售和服务为一体的高科技公司。有着高超的售前技术支持和对用户高度负责的售后完善服务。产品通过国家继电保护及自动化设备质量监督检验中心检测,获得ISO-9001:2000国际质量体系认证。是值得社会及用户信赖的公司。

上海上继科技有限公司(专注电力保护继电器生产厂家)销售热线:021-57233089  QQ1932551438


{以上内容仅供参考,上海上继科技有限公司有最终解释权}
