一、JJJ-1监视继电器的应用范围

JJJ-1直流绝缘监视继电器用于直流母线电压回路,监视直流母线绝缘水平,当直流母线绝缘下降到一定程度时, 该继电器动作发出警告信号。

二、JJJ-1监视继电器的参数

直流额定电压: 220V、110V、48V。

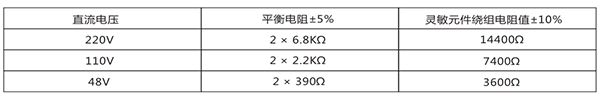

继电器的平衡电阻和灵敏元件电阻值

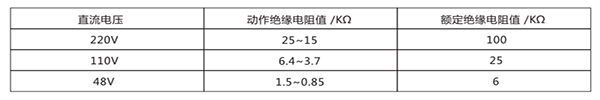

继电器动作值:当母线任何一侧对地绝缘电阻下降到下表规定值时,继电器应可靠动作。

触点容量:当直流电压不大于220V,电流不大于0.2A,直流有感负荷(时间常数为5±0.75ms) ,触点断开容量为20W.无感负荷40W。

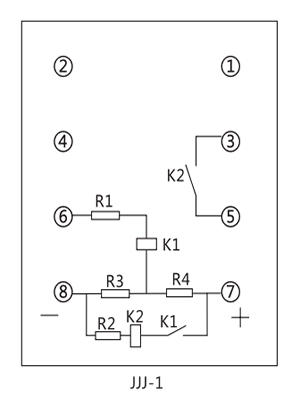

三、JJJ-1监视继电器的接线图

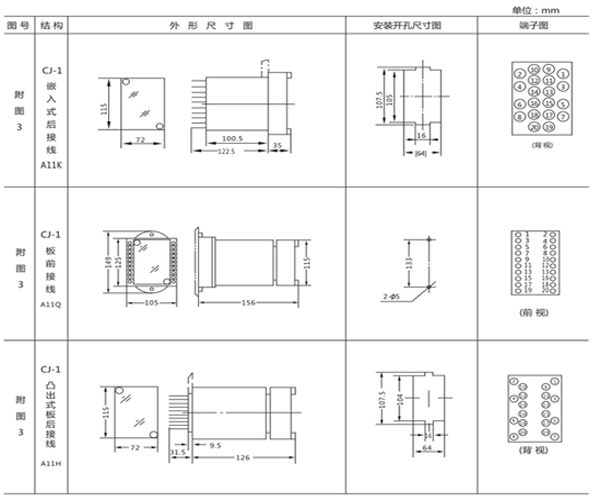

四、JJJ-1监视继电器的开孔尺寸

JJJ-1采用A11壳体，如图所示
