ZJJ-2C监视继电器的接线图及开孔尺寸-上海上继科技有限公司

一、ZJJ-2C监视继电器的应用范围

ZJJ-2C型直流绝缘监视继电器是监视直流母线绝缘情况的一种继电器,并适用于监视低压直流母线绝缘情况。当母线对地绝缘降低到一定值时,继电器可预发警告信号。

二、ZJJ-2C监视继电器的参数

电压等级和电流值: 220V、1.5mA; 110V、3.1mA;48V、6.3mA。

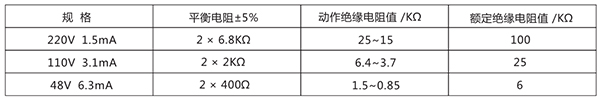

继电器动作值:当母线任何一侧对地绝缘电阻下降到下表值时,继电器应靠动作。

触点容量:在电压不大于250V,电流不大于2A的直流有感负荷电路中(时间常数不大于5±0.75ms) ,断开容量不大于50W。

触点寿命:继电器输出接点在上条规定的负荷条件下,产品能可靠动作及返回104次。

功率消耗：不大于7.5W。

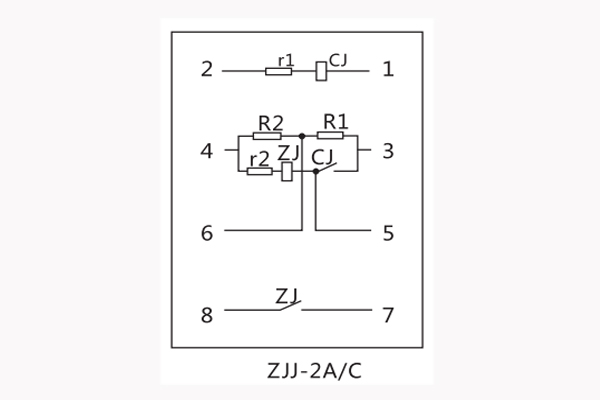

三、ZJJ-2C监视继电器的接线图

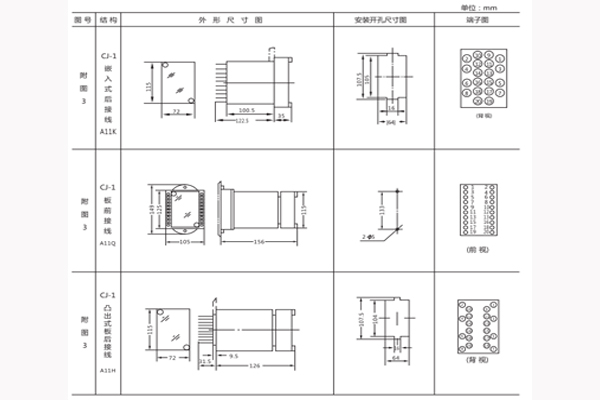

四、ZJJ-2C监视继电器的开孔尺寸

ZJJ-2C采用CJ-1壳体，如图所示

本公司是一家专业从事电力系统继电保护及智能电网电力自动化产品的研发、设计、生产、销售和服务为一体的高科技公司。有着高超的售前技术支持和对用户高度负责的售后完善服务。产品通过国家继电保护及自动化设备质量监督检验中心检测，获得ISO-9001:2000国际质量体系认证。是值得社会及用户信赖的公司。请大家多多支持！详细联系方式如下

上海上继科技有限公司（专注电力保护继电器生产厂家）销售热线：021-57233089  QQ：1932551438

{以上内容仅供参考，上海上继科技有限公司有最终解释权}
