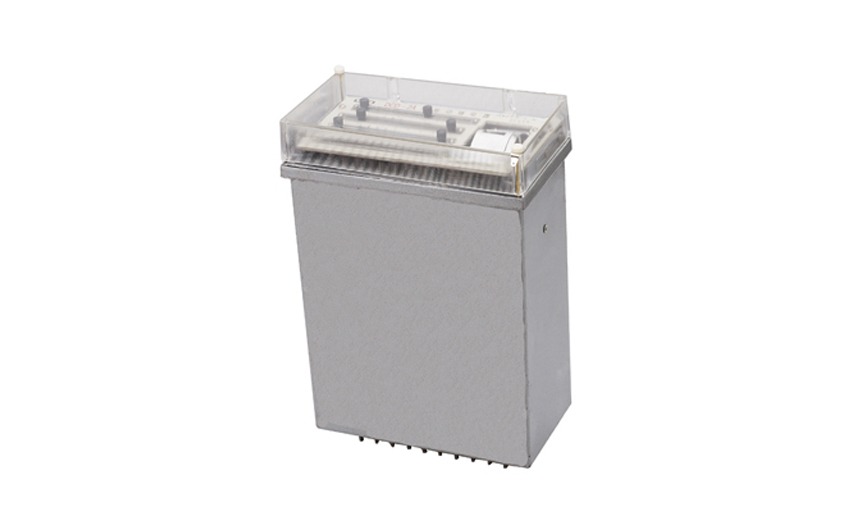

一、DCD-2A差动继电器的用途

DCD-2A差动继电器用于两绕组或三绕组电力变压器以及交流发电机的单相差动保护线路中,作为主保护 。

DCD-2A差动继电器能预防在非故障状态所出现的暂态电流的作用。例如当电力变压器空载合闸,或在穿越性短路切除后,电压恢复时出现很大的励磁涌流,其瞬时值常达额定电流的5-10倍;这时差动保护不应误动作,但发生区内短路时,却能迅速动作切除故障。

二、DCD-2A差动继电器的工作条件

1.环境温度为-25°C~40°C。

2.大气压力: 80~106kPa(海拔不超过2000米)。

3.空气相对温度为45% ~75%。

4.工作位置基准值为垂直,允差任一方向偏2°。

5.应有保护风沙、雨、雪的设施,及无腐蚀性气体,无爆炸性气体的环境中。

6.无强烈的振动与冲击。

7. 使用地点周围任一方向不应有严重的外磁场影响 。

三、DCD-2A差动继电器的主要参数

1.额定值:额定电流5A,额定频率50Hz。

2.无直流分量时,继电器起始动作安匝Awo=60±4。

3.当用于保护三绕组电力变压器或交流发电机时,其动作电流可以在3-12A的范围内进行整定(Awo=60) ;对于动作电流的最小整定值,其**平衡系数接近于2。

4.当用于保护两绕组电力变压器或交流发电机时, 其动作电流可以在1.55-12A的范围内进行整定。

5.继电器的直流偏磁特性ε=f(K) ,可以用改变瓷盘可变电阻器阻值的方法进行连续调整a。当偏移系数K=0.6时,直流偏磁特性在各整定位置下的相对动作电流系数的误差不超过-8% ~+20%。继电器的可靠系数应不小于1.35。

6.当差动继电器动作时,其动作电流为Icp。执行元件相应的正弦动作电流为icpl ,然后转动指针持紧游丝,使得继电器的动作电流为5Icp并测量执行元件相应的正弦动作电流icp5 ,技下式算出可靠系数: KH=icp5/icp1 。

在相同情况下,当差动继电器的动作电流为2Icp时,上述的值不小于1.2。

7. 3倍动作电流时,差动继电器的动作时间,不大于0.035s。

8.当变流器的一个平衡绕组和工作绕组全部匝数接入时,在保护区故障,且电流等于5A,继电器的单相功率消耗不超过16VA。

9.在正常情况下,电流互感器的变比误差被全部补偿(变流器工作回路的磁化力相平衡,导磁体里磁通为零)。工作绕组与平衡绕组能长期通过10A电流。它是一个平衡绕组和工作绕组的全部数接入时,通直流电流进行试验的。

10.工作绕组或每一个平衡绕组的直流电阻不应大于0.050。

11.触点性能

继电器触点应能断开电压不超过250V及电流不超过2A,容量为50W的有感负荷(时间常数为5±0.75ms)的直流回路 , 触点在此规定负荷条件下,继电器应可靠动作1000次。

12.机械寿命:继电器的机械寿命为104次。

13.继电器各导电电路连接在一起对地(或绝象外壳的外长非导电金属部分)以及在电气上无联系的各导电电路之间应能承受2kV(有效值) 50Hz的交流试验电压历时1 m i n试验而无绝缘击穿或闪络现象。

14.继电器能耐受幅值为5kV的冲击电压,此后无绝缘损坏现象。

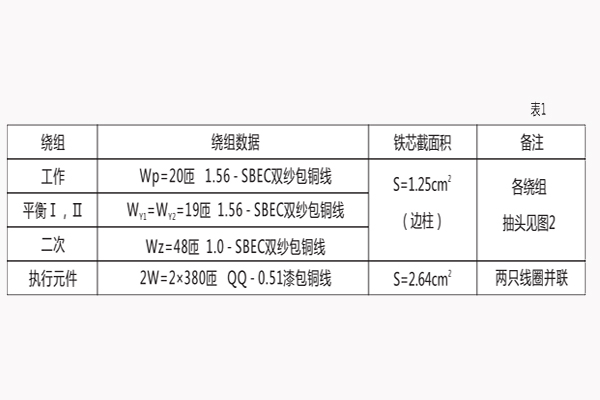

15.继电器的绕组数据见表1。
