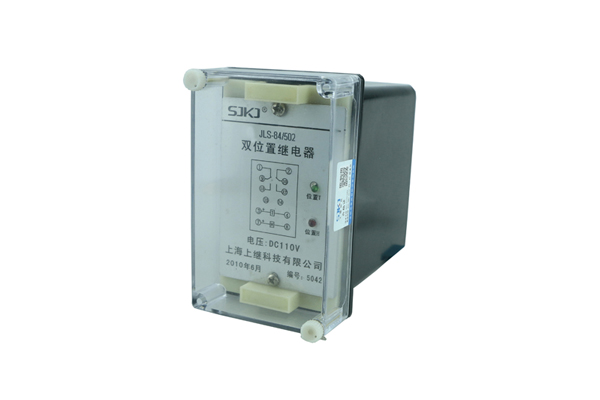

一、JLS-84/502双位置继电器的概述

JLS-84/502静态双位置继电器用于交直流操作的各种保护与白动控制系统中,作为切换闭锁元件。

本系列产品采用进口双位置继电器组成,不需要任何繁琐的机械调整,安全可靠,并有可靠,并有分闸、合闸指示,分闸、合闸线圈由电流启动或电压启动,电流启动值从0.25A~6通用。接线时注意极性,简化了大量的规格,这样既方便设计安装,又利于配套。

二、JLS-84/502双位置继电器的结构

本系列产品安装尺寸与DLS-10B、DLS-30A型完全相同,可直接替代。 DLS-40F、DLS-5系列产品由于体积庞大,在使用中不方便,可采用JLS-86系列中接点形式一致而体积小的产品替代。当继电器线圈分别励磁动作时,一组触点闭合,另一组触点断开,继电器在任何情况下保持一中状态。继电器的可动系数由永久磁钢保持。

三、JLS-84/502双位置继电器的参数

1、动作电压不大于额定电压的70%。

2、动作电流不大于最小额定电流的80%。

3、在额定情动值下,动作时间不大于30mS。

4、功耗不大于6W。

5、触点性能

1 触点断开容量

继电器在电压不大于250V,电流不大于1A,T=5±0.75mS的直流有感负荷电流中触点断开容量为50W:电压不大于250V,电流不大于250A,电流不大于5A的交流为5A。

2 触点长期允许闭合电流为5A。

3 继电器输入激励量为额定值时,触点电路在DL478-92 «静态继电保护及安全自动装置通用技术条件»4.6.1条规定负荷下,能可靠动作及返回,其寿命次数为105。

6、绝缘电阻继电器的各导电电路连在一起与外露的非帯电金属部分及外壳之间,以及线圈电路与触点电路之间,用开路电压为500V的兆欧表测定,其绝缘电阻应不小于300M0。

7、电历时1分钟试验,无绝缘击穿或闪络现象。

8、重量继电器的重量约为1Kg。

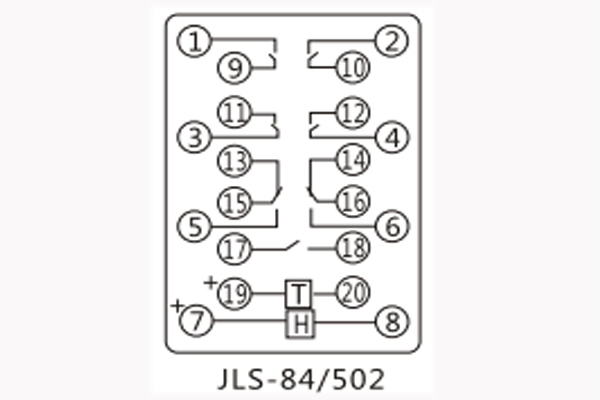

四、JLS-84/502双位置继电器的接线图

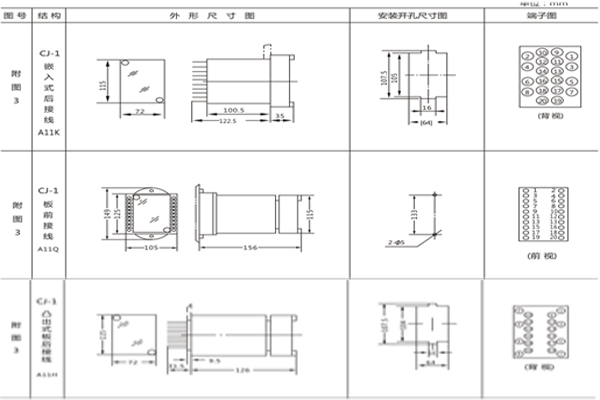

五、JLS-84/502双位置继电器的开孔尺寸

JLS-84采用CJ-1壳体，如图所示
