DLS-42/9-1双位置继电器的参数及接线图-上海上继科技有限公司

一、DLS-42/9-1双位置继电器的概述

DLS-42/9-1双位置继电器用于各种保护和自动控制装置中 ,以实现闭锁作用。DLS-42型用于直流回路,DLS-42的线圈串触点。

二、DLS-42/9-1双位置继电器的参数

1、额定电压: DC220V、110V、48V;AC220V、110V。

2、额定电流:0.25A、 0.5A、lA、2A、4A、6A。

3、动作电压:不大于额定电压的70%。

4、动作电流:不大于额定电流。

5、功率消耗:直流不大于7W;交流不大于15VA。

6、介质强度

产品各导电电路连在一起对外露的非带电金属零件或外壳之间,以及线圈电路对触点电路之间,应能承受2kV(有效值),50Hz的交流试验电压历时1min的试验 ,而无绝缘击穿或闪络现象。

7、触点性能

产品触点应能断开电压不超过250V,电流不超过1A,容量为50W的直流有感负荷电路(时间常数为5±75ms),或电压不超过250V,电流不超过3A,容量为250VA的交流电路(功率因数为0.4±0.1)5000次。

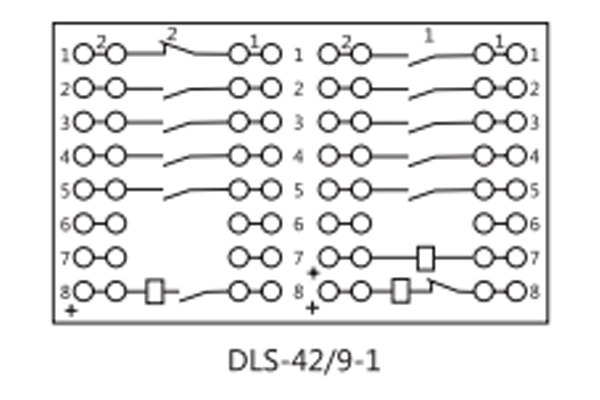

三、DLS-42/9-1双位置继电器的接线图

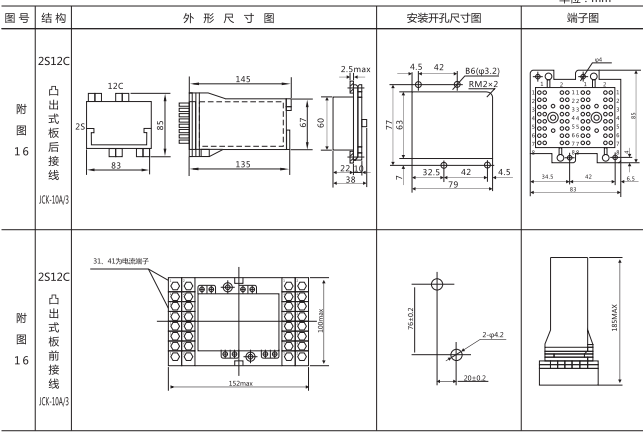

四、DLS-42/9-1双位置继电器的开孔尺寸

DLS-40采用JCK-11A/3壳体,如图所示
