DLS-20双位置继电器接线图及参数-上海上继科技有限公司

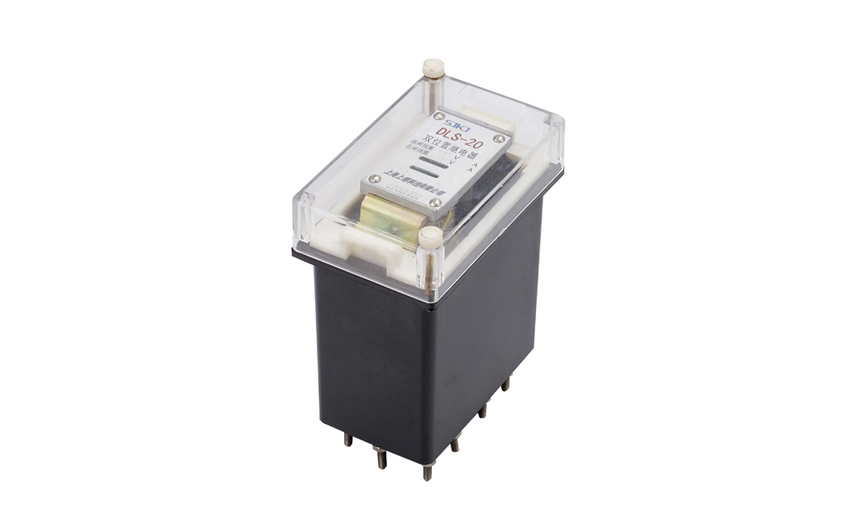

一、DLS-20双位置继电器的概述

DLS-20双位置继电器用于直接操作的各种保护和自动控制中,以实现机械闭锁,并有位置指示。

二、DLS-20双位置继电器的结构特点

该继电器采用JK-11K、 H、 Q型标准化壳体,具有嵌入式板后接线(JK-11K)、凸出式板后接线和凸出式板前接线(JK-1Q)三种结构形式。

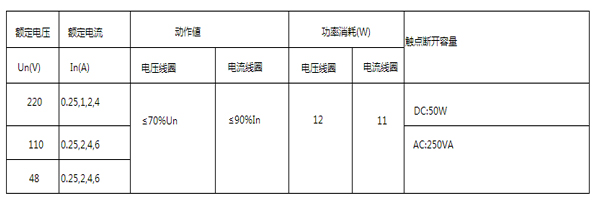

三、DLS-20双位置继电器的参数

DLS-20双位置继电器主要技术数据见表 。

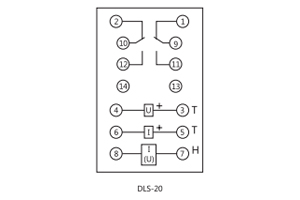

四、DLS-20双位置继电器的接线图

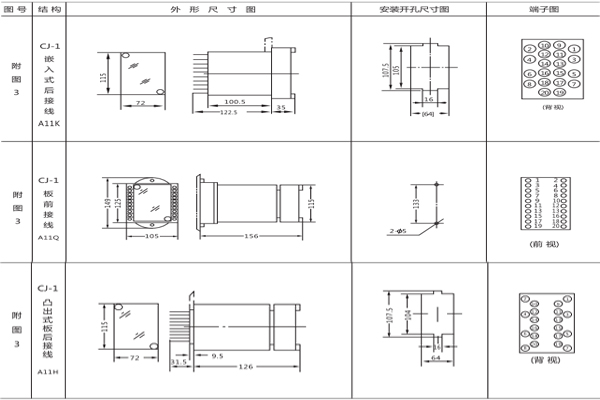

五、DLS-20双位置继电器的开孔尺寸

DLS-20采用A11壳体，如图所示
