一、JS-G2端子排静态时间继电器 工作原理

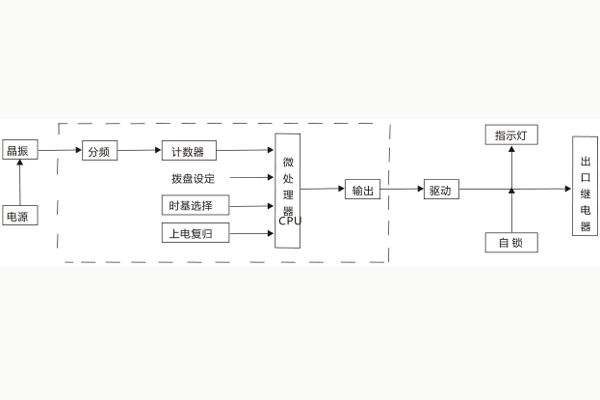

JS-G2端子排静态时间继电器采用大规模CMOS专用集成电路。上电瞬间，晶振起振，CPU复位，从零开始正向计数，同时读取拔盘的设定值的时基常数；当计数值与设定值同时，输出高电平，驱动三极管，出口继电器动作，且利用触点自保持，以保证不发生抖动，当电源消失，出口继电器则返回。

二、JS-G2端子排静态时间继电器工作原理技术条件

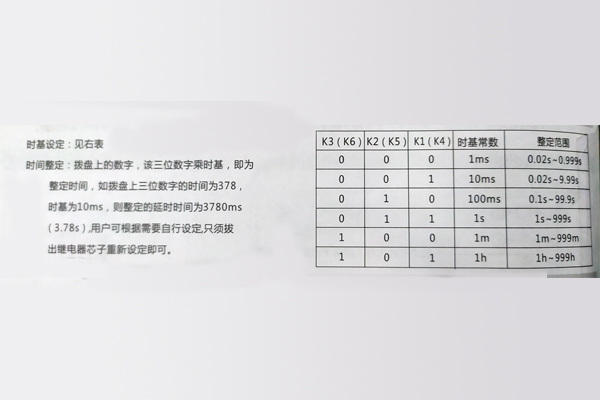

延时范围和极差：延时范围：0.02s~999h可选；

延时整定误差：继电器在20℃±50℃时，施加额定电压下，继电器延时整定误差（包含一致性）：整定值≤100s时，误差
≤0.1s；整定值大于100s时，误差<±0.1%；
返回时间：用切断电路的方法，使继电器断电，继电器触点返回不大于20ms；
电源电压允许变动范围：电源电压允许变动范围为额定电压的0.8~1.1倍；
触点容量：在电压不超过250V，电流不超过1A，时间常数为5ms±0.75ms直流有感负荷电路中，断开容量为50W；在电压不
超过250V，电流不超过2A，功率因数为COSφ=0.4+0.1的交流电路中，断开容量为250VA。输出触点在上述规定的负荷条件下，产
品能可靠动作及返回10万次。输出触点长期允许接通电流为；
介质强度：继电器各导电端子连在一起，对外露非带电金属部分或外壳之间能承受2000V（有效值），50Hz的交流电压，历时
1min试验无绝缘击穿或飞弧现象；
绝缘电阻：继电器各导电端子连在一起，对外露非带电金属部分或外壳之间，用开路电压为500V的兆欧表测量其绝缘电阻不
小于300MΩ。
电寿命：继电器触点接于规格容量的电路负荷中，能可靠动作及返回，电寿命为105次。
机械寿命：继电器不接负荷能可靠动作及返回，其机械寿命为105次。
功率消耗：在额定电压下，继电器功率消耗不大于5W。

三、JS-G2端子排静态时间继电器工作原理鉴别方法及使用

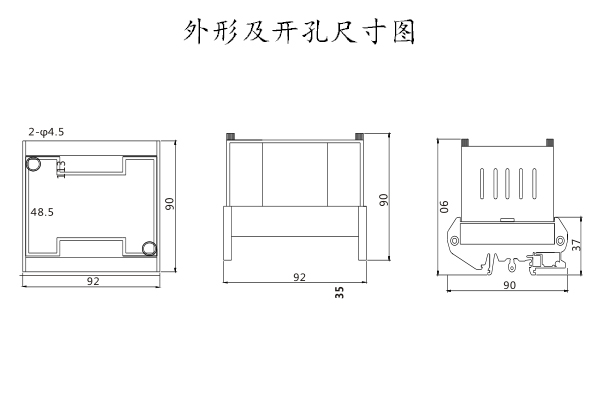

四、JS-G2端子排静态时间继电器开孔尺寸

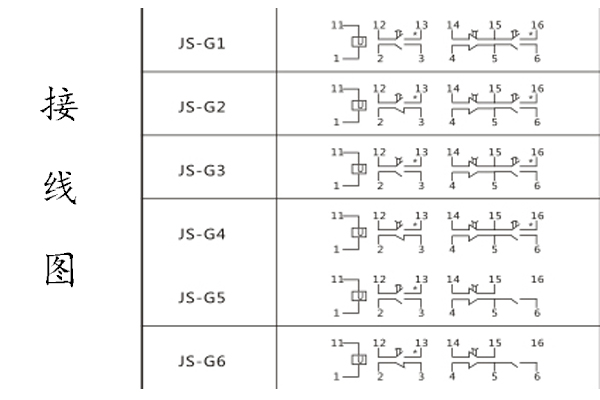

五、JS-G2端子排静态时间继电器接线图

六、JS-G2端子排静态时间继电器概述

JS-G2端子排静态时间继电器采用英晶震荡器和大规模CMOS集成专用电路，其延时精度远高于电磁型时间继电器和RC型时间继电器，为电力系统继电器保护缩短主保护和后备保护时间差提供保证,且整定范围更大，极差更小，直观方便，从0.02s到999h范围内都可以任意整定，均能保证精度，无须效验。主要用于各种保护和自动控制线路中，使控制元件的动作得到可靠的延时。
